Топливный бак (2) — HITACHI EX750-5

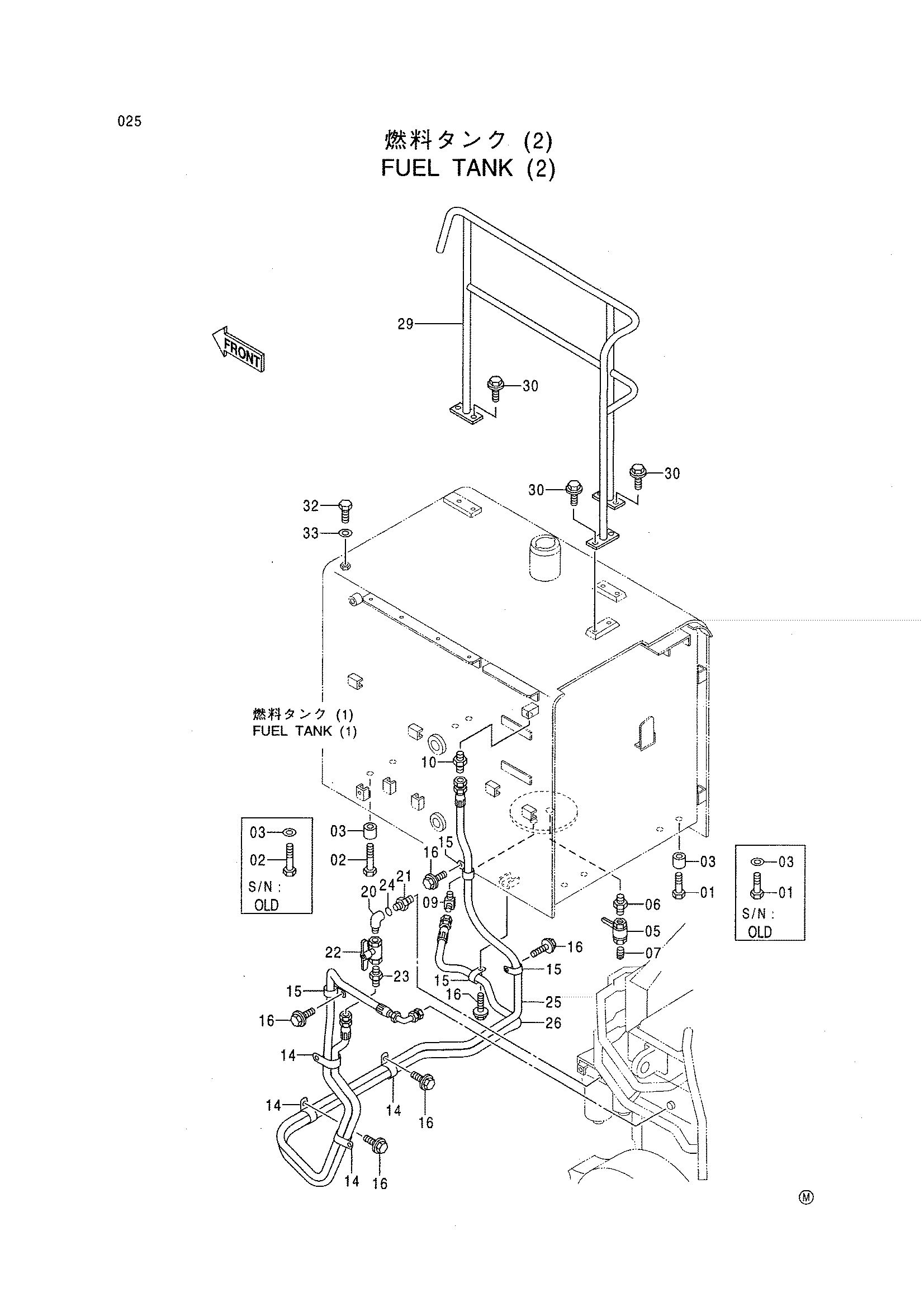

Заводская схема «Топливный бак (2)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J911840 замена: J931880 | Болт | 4 |
| 01 | J911840 замена: 4404209 | Болт | 4 |
| 01 | J931880 | Болт | 4 |
| 02 | J911870 замена: J931802 | Болт | 4 |
| 02 | J911870 замена: 4404209 | Болт | 4 |
| 02 | J931802 | Болт | 4 |
| 03 | 4114406 | Шайба | 8 |
| 03 | 4404209 | Спасер | 8 |
| 05 | 4209782 | Шаровой клапан | 1 |
| 06 | 94-1702 | Адаптер | 1 |
| 07 | 94-2023 | Пробка | 1 |
| 09 | 4187486 | Угловой штуцер | 1 |
| 10 | 4187487 | Адаптер | 1 |
| 14 | 4190291 | Зажим | 4 |
| 15 | 4190277 | Зажим | 4 |
| 16 | J011020 | Болт с шайбой | 6 |
| 20 | 94-0633 | Угловой штуцер | 1 |
| 21 | 4366569 | Адаптер | 1 |
| 22 | 4203434 | Шаровой клапан | 1 |
| 23 | 4320866 | Адаптер | 1 |
| 24 | R26906R | Уплотнительное кольцо | 1 |
| 25 | 4353329 | Шланг | 1 |
| 26 | 4353330 | Шланг | 1 |
| 29 | 7030822 | Поручень | 1 |
| 30 | J021230 | Болт с шайбой | 6 |
| 32 | J901216 | Болт | 1 |
| 33 | A590112 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
