Погрузчик гидролинии рабочего оборудования (4) — HITACHI EX750-5

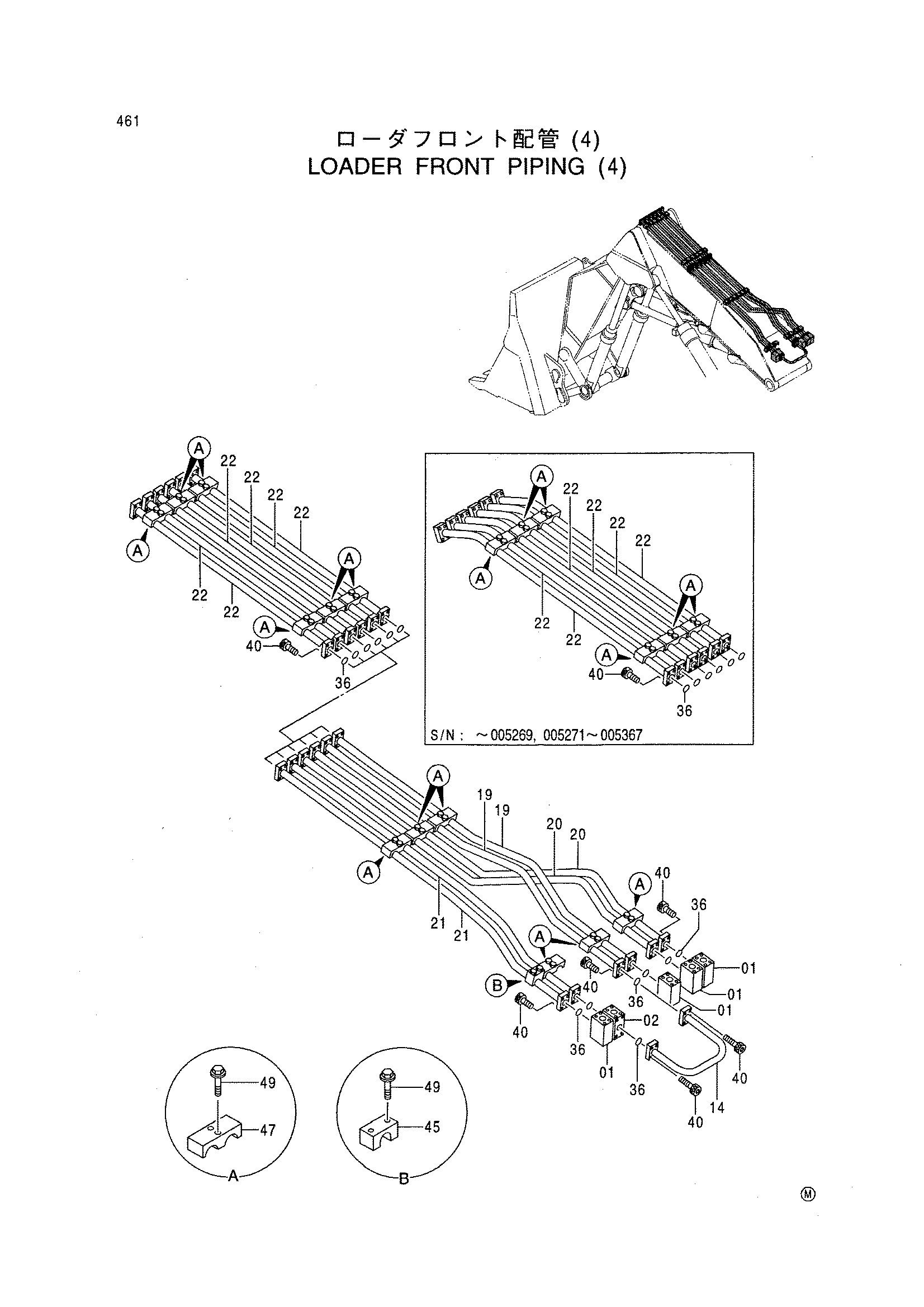

Заводская схема «Погрузчик гидролинии рабочего оборудования (4)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3041176 | Блок | 4 |
| 02 | 3048594 | Блок | 1 |
| 14 | 8070519 | Трубка | 1 |
| 19 | 8070536 | Трубка | 2 |
| 19 | 8070536 | Трубка | 2 |
| 19 | 8081195 | Трубка | 2 |
| 19 | 8081195 | Трубка | 2 |
| 20 | 8070537 | Трубка | 2 |
| 20 | 8070537 | Трубка | 2 |
| 20 | 8081193 | Трубка | 2 |
| 20 | 8081193 | Трубка | 2 |
| 21 | 8070535 | Трубка | 2 |
| 21 | 8070535 | Трубка | 2 |
| 21 | 8081194 | Трубка | 2 |
| 21 | 8081194 | Трубка | 2 |
| 22 | 8046525 замена: 8081198 | Трубка | 6 |
| 22 | 8046525 замена: 4441974 | Трубка | 6 |
| 22 | 8081198 | Трубка | 6 |
| 22 | 8081198 | Трубка | 6 |
| 36 | 4508805 | Уплотнительное кольцо | 13 |
| 40 | M341445 | Болт с внутренним шестигранником | 56 |
| 45 | 4268428 | Хомут трубки | 1 |
| 47 | 4205816 | Хомут трубки | 12 |
| 49 | J011280 | Болт с шайбой | 26 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
