Шланг защита от разрыва клапан трубопроводы (стрела): 1 — HITACHI EX750-5

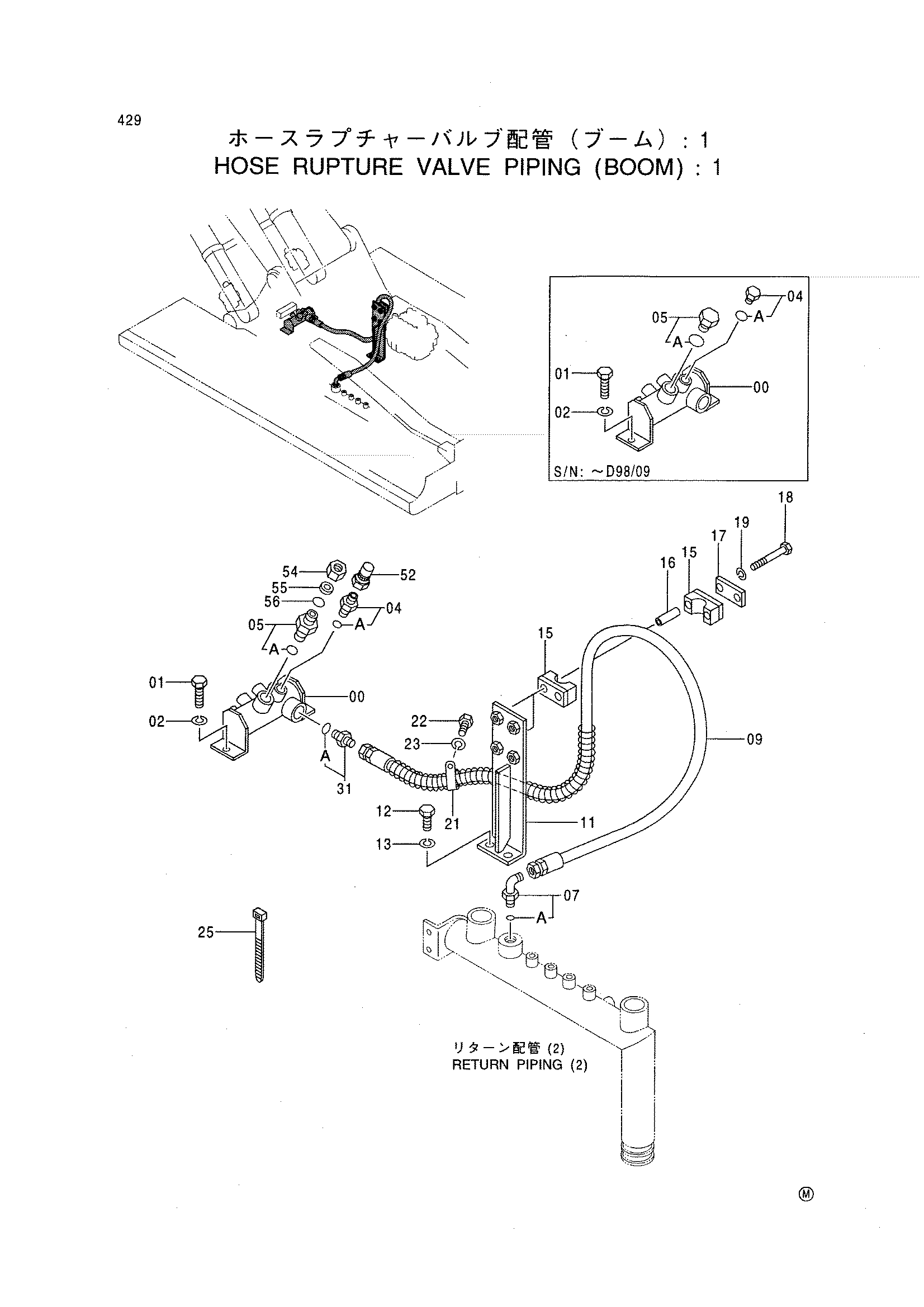

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 1» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8042550 | Коллектор | 1 |
| 01 | J901225 | Болт | 2 |
| 02 | A590912 | Пружинная шайба | 2 |
| 04 | 4174541 замена: 4210361 | Пробка | 1 |
| 04 | 4174541 замена: 4223519 | Пробка | 1 |
| 04 | 4210361 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4113926 замена: 4189537 | Пробка | 1 |
| 05 | 4113926 замена: 4188136 | Пробка | 1 |
| 05 | 4113926 замена: 4189094 | Пробка | 1 |
| 05 | 4113926 замена: 4187308 | Пробка | 1 |
| 05 | 4189537 | Адаптер | 1 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4169593 | Угловой штуцер | 1 |
| 07A | 970860 | Уплотнительное кольцо | 1 |
| 09 | 4413151 | Шланг | 1 |
| 11 | 9750363 | Кронштейн | 1 |
| 12 | J901640 | Болт | 2 |
| 13 | A590916 | Пружинная шайба | 2 |
| 15 | 4349621 | Хомут шланга | 4 |
| 16 | 4349648 | Проставка | 4 |
| 17 | 4341803 | Пластина | 2 |
| 18 | J901202 | Болт | 4 |
| 19 | A590912 | Пружинная шайба | 4 |
| 21 | 4190265 | Зажим | 1 |
| 22 | J901220 | Болт | 1 |
| 23 | A590912 | Пружинная шайба | 1 |
| 25 | 4121859 | Ленточный зажим | 5 |
| 31 | 4042035 | Адаптер | 1 |
| 31A | 970860 | Уплотнительное кольцо | 1 |
| 52 | 4223519 | Пробка унион | 1 |
| 54 | 4188136 | Гайка | 1 |
| 55 | 4189094 | Колпачок | 1 |
| 56 | 4187308 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
