HD рукоять 3.6M — HITACHI EX750-5

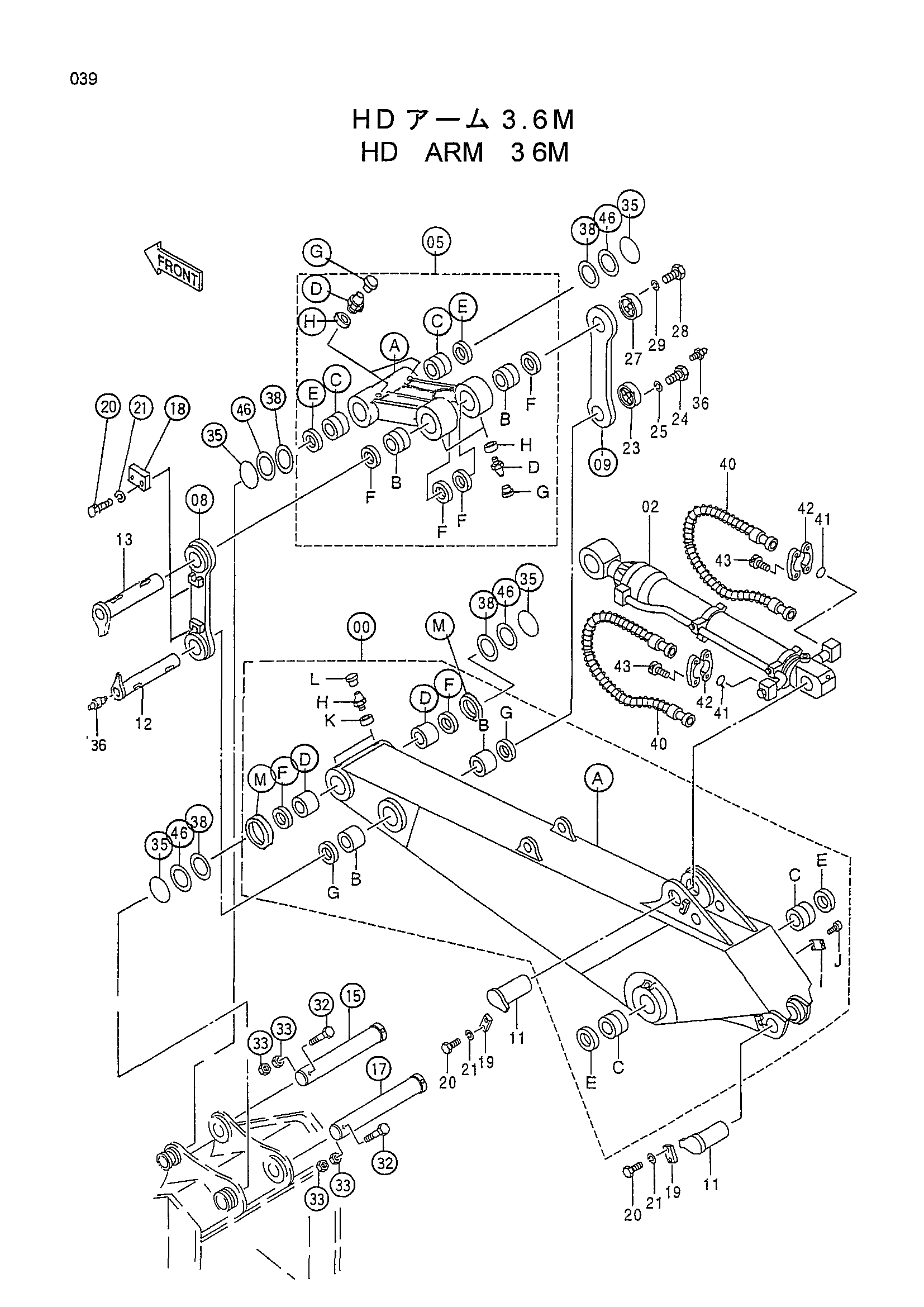

Заводская схема «HD рукоять 3.6M» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9214397 | Рукоять в сборе | 1 |
| 00A | 5008355 | Рукоять | 1 |
| 00D | 4474085 | Втулка | 2 |
| 00F | 4251766 | Пылезащитное уплотнение | 2 |
| 00M | 4474094 | Проставка | 2 |
| 05 | 9214385 | Тяга A | 1 |
| 05A | 7042462 | Тяга | 1 |
| 05C | 4474098 | Втулка | 2 |
| 05D | J75481 | Пресс-маслёнка | 4 |
| 05E | 4324194 | Пылезащитное уплотнение | 2 |
| 05G | 4130686 | Втулка | 4 |
| 05H | 4105912 | Колпачок | 4 |
| 08 | 8086908 | Тяга | 1 |
| 09 | 8085373 | Тяга | 1 |
| 15 | 3095276 | Палец | 1 |
| 17 | 3095275 | Палец | 1 |
| 18 | 4450293 | Пластина | 2 |
| 20 | J912045 | Болт | 4 |
| 21 | A590920 | Пружинная шайба | 4 |
| 32 | 4295167 | Болт | 2 |
| 33 | J951020 | Гайка | 4 |
| 35 | 4102191 | Уплотнительное кольцо | 4 |
| 38 | 4473848 | Регулировочная шайба | 4 |
| 46 | 4473849 | Регулировочная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
