Гидролинии рабочего оборудования (удлинённый рукоять) — HITACHI EX750-5

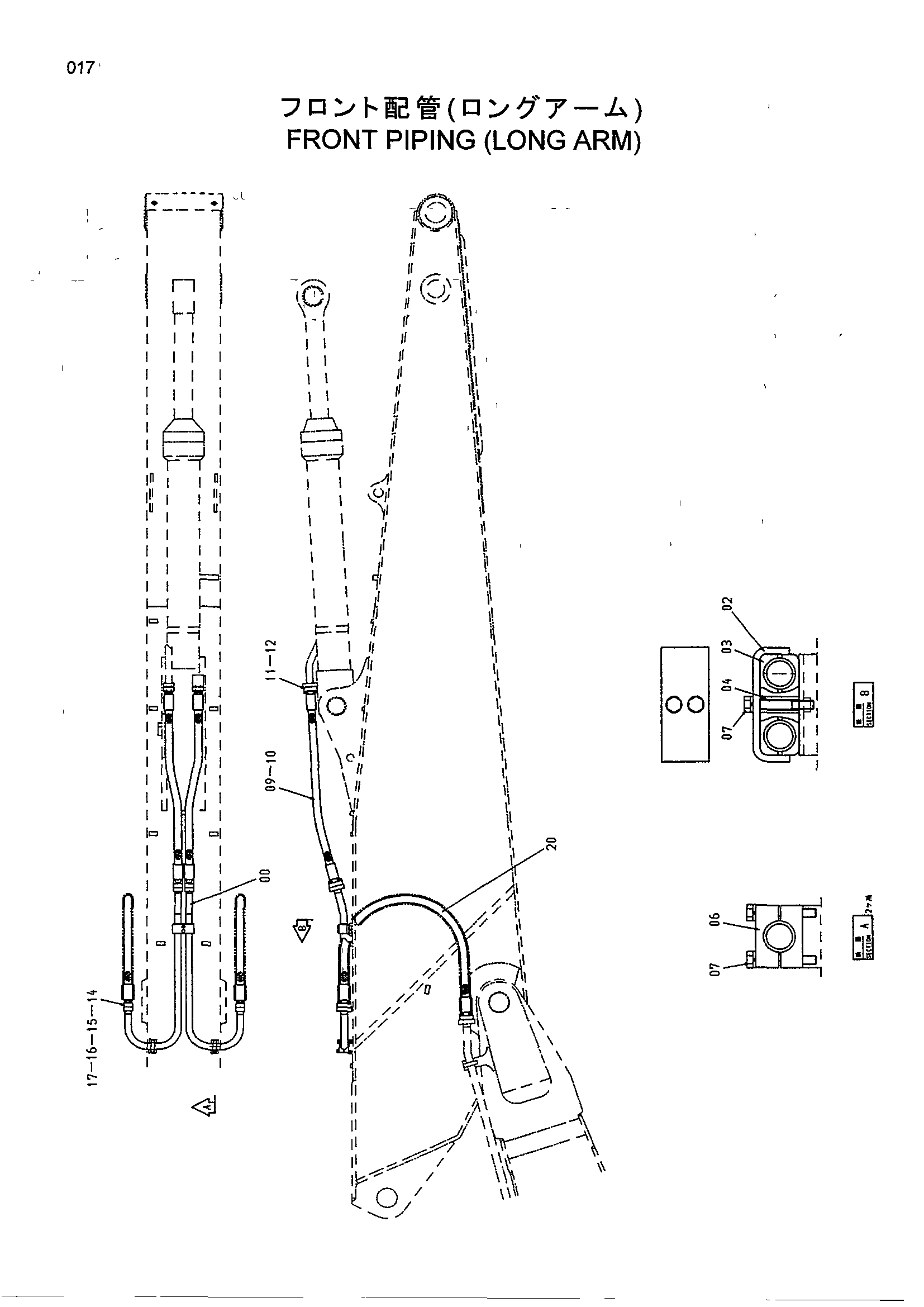

Заводская схема «Гидролинии рабочего оборудования (удлинённый рукоять)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8048381 | Трубка | 1 |
| 01 | 8048382 | Трубка | 1 |
| 02 | 4304481 | Хомут трубки | 1 |
| 03 | 4337125 | Хомут | 2 |
| 04 | 4304539 | Проставка | 2 |
| 06 | 4334364 | Хомут трубки | 4 |
| 07 | J011285 | Болт с шайбой | 6 |
| 09 | 4272335 | Шланг | 2 |
| 10 | 4508805 | Уплотнительное кольцо | 4 |
| 11 | 4089703 | Разъёмный фланец | 8 |
| 12 | M341445 | Болт с внутренним шестигранником | 16 |
| 14 | 4336672 | Крышка | 2 |
| 15 | 4508805 | Уплотнительное кольцо | 2 |
| 16 | 4089703 | Разъёмный фланец | 4 |
| 17 | M341445 | Болт с внутренним шестигранником | 8 |
| 20 | 4392023 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
