Скальный ковш 3.3 [JIS94] — HITACHI EX750-5

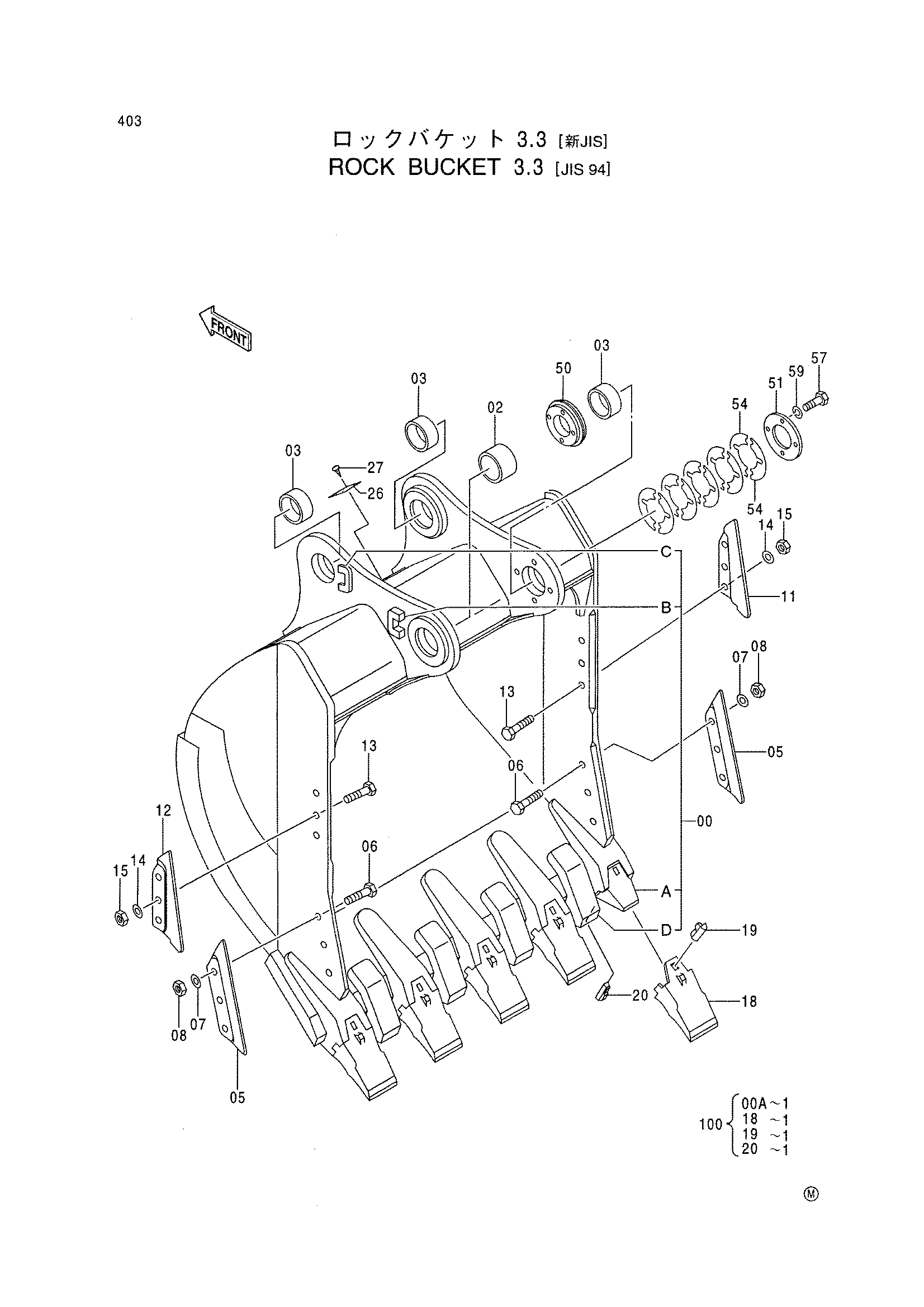

Заводская схема «Скальный ковш 3.3 [JIS94]» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Скальный ковш 3.3 [JIS94] HITACHI EX750-5](/catalog-drawings/31/313c1e7a-63b2-4d98-93f9-5d939218a9ba.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9156820 | Ковш в сборе | 1 | |
| 00 | 5005353 | Ковш скальный | 1 |
| 00A | 4319762 | Адаптер зуба | 5 |
| 00B | 4379218 | Ограничитель | 1 |
| 00C | 4379222 | Ограничитель | 1 |
| 00D | 4333562 | Кожух | 4 |
| 02 | 4190012 | Втулка | 1 |
| 03 | 4190853 | Втулка | 3 |
| 05 | 4262453 | Кожух | 2 |
| 06 | 4275192 | Болт | 6 |
| 07 | 4083438 | Шайба | 6 |
| 08 | 4167193 | Гайка | 6 |
| 11 | 4286933 замена: 4435856 | Кожух | 1 |
| 11 | 4435856 | Кожух | 1 |
| 12 | 4286934 замена: 4435857 | Кожух | 1 |
| 12 | 4435857 | Кожух | 1 |
| 13 | 4218740 | Болт башмак | 6 |
| 14 | 4085857 | Шайба | 6 |
| 15 | J953027 | Гайка | 6 |
| 18 | 4130932 | Коронка зуба | 5 |
| 19 | 4129726 | Резиновый фиксатор | 5 |
| 20 | 4129728 | Стопорный палец | 5 |
| 26 | 4371561 | Информационная табличка | 1 |
| 27 | M492564 | Приводной винт | 4 |
| 50 | 3068906 | Бобышка | 1 |
| 51 | 4334378 | Пластина | 1 |
| 54 | 4334046 | Регулировочная шайба 1.6 | 10 |
| 57 | J932006 | Болт | 4 |
| 59 | A590920 | Пружинная шайба | 4 |
| 100 | 9115228 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
