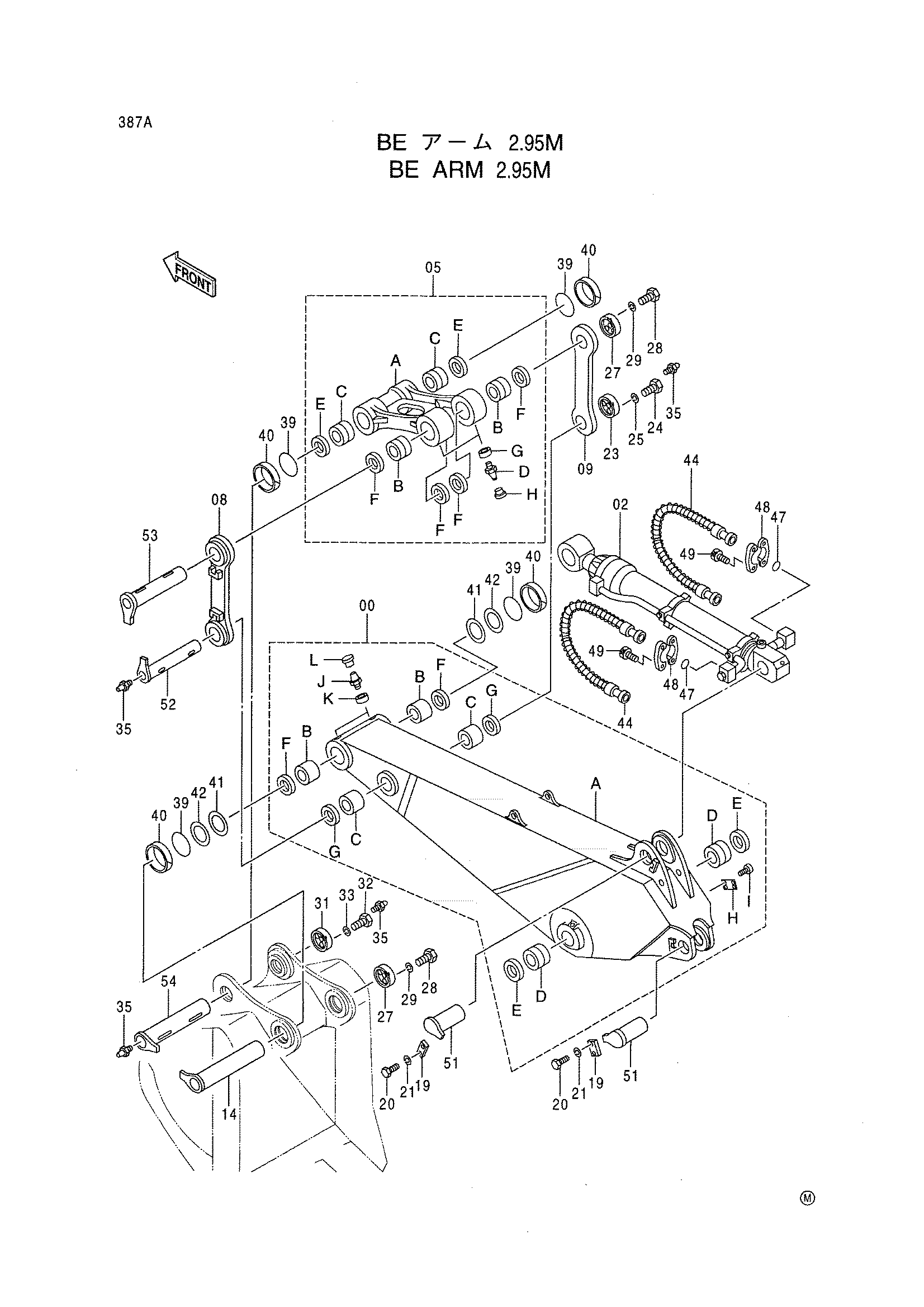

BE рукоять 2.95M — HITACHI EX750-5

Заводская схема «BE рукоять 2.95M» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9148351	Рукоять в сборе	1
00A	5004847	Рукоять	1
00B	3074245	Втулка	2
00C	4129729	Втулка	2
00D	4218719	Втулка	2
00E	4251766	Пылезащитное уплотнение	2
00F	4251753	Пылезащитное уплотнение	2
00G	4251212	Пылезащитное уплотнение	2
00H	4222972	Информационная табличка	1
00I	M492564	Приводной винт	4
00J	J75481	Пресс-маслёнка	2
00K	4130686	Втулка	2
00L	4105912	Колпачок	2
02	4360555	Гидроцилиндр ковша	1
05	9135251	Тяга в сборе	1
05A	1019438	Тяга	1
05B	4234708	Втулка	2
05C	4281149	Втулка	2
05D	J75481	Пресс-маслёнка	2
05E	4251767	Пылезащитное уплотнение	2
05F	4251753	Пылезащитное уплотнение	4
05G	4130686	Втулка	2
05H	4105912	Колпачок	2
08	8065547	Тяга	1
09	8065548	Тяга	1
14	8065105	Палец	1
19	4122729	Пластина	2
20	J912045	Болт	4
21	A590920	Пружинная шайба	4
23	3015951	Ограничитель	1
24	M111645	Болт	3
25	A590916	Пружинная шайба	3
27	4246611	Ограничитель	2
28	J912045	Болт	6
29	A590920	Пружинная шайба	6
31	4251211	Ограничитель	1
32	J912045	Болт	3
33	A590920	Пружинная шайба	3
35	J75481	Пресс-маслёнка	4
39	4247424	Уплотнительное кольцо	4
40	4252730	Кольцо	4
41	4386485	Упорная пластина	2
42	4386486	Упорная пластина	2
44	4364317	Шланг	2
47	4508805	Уплотнительное кольцо	2
48	4089703	Разъёмный фланец	4
49	M341445	Болт с внутренним шестигранником	8
51	8067795	Палец	2
52	8067798	Палец	1
53	8067801	Палец	1
54	8069226	Палец	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
