Электрооборудование (3) — HITACHI EX750-5

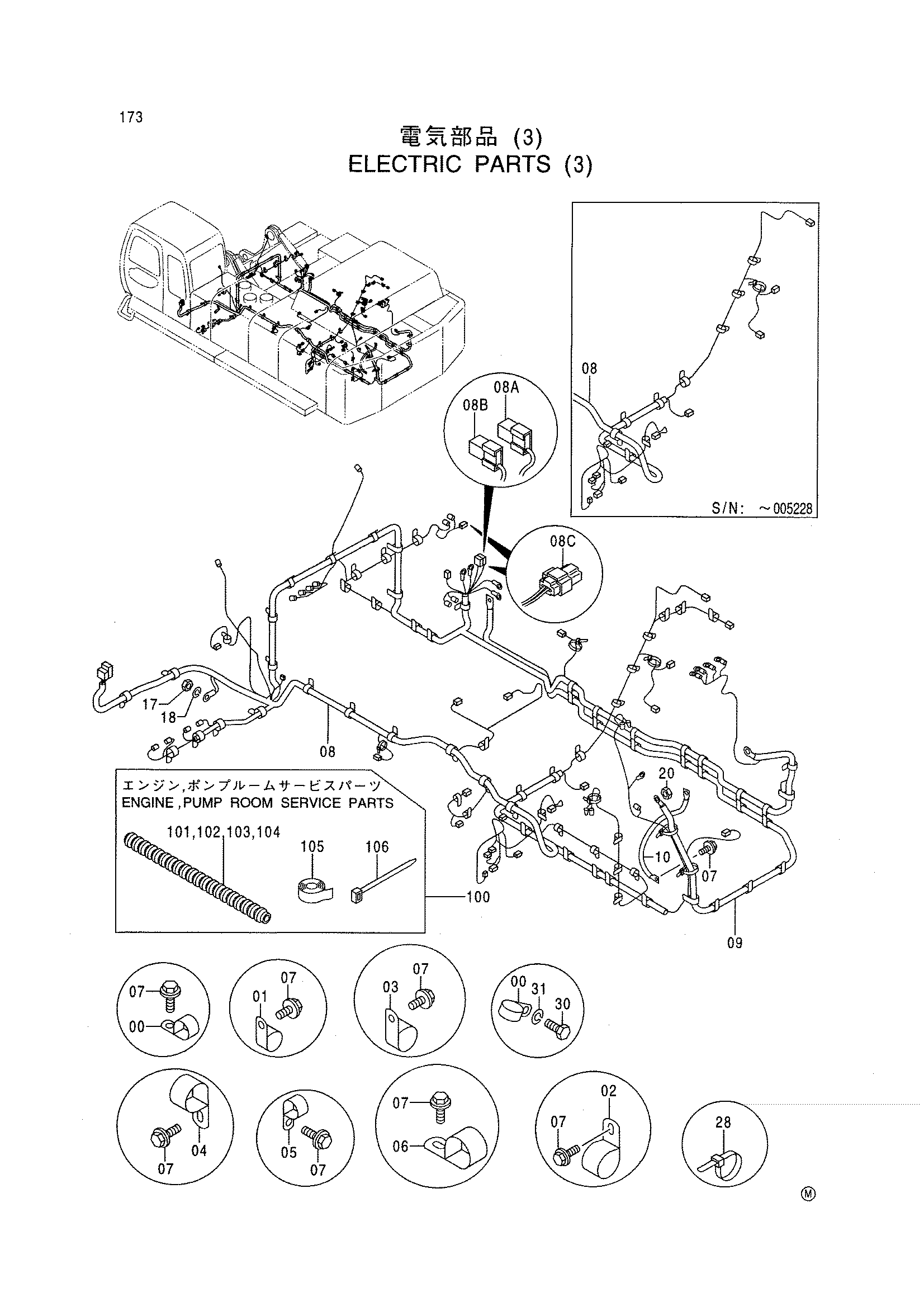

Заводская схема «Электрооборудование (3)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4190261 | Зажим | 21 |
| 00 | 4190261 | Зажим | 24 |
| 01 | 4190275 | Зажим | 15 |
| 02 | 4190264 | Зажим | 2 |
| 03 | 4190274 | Зажим | 6 |
| 04 | 4190263 | Зажим | 22 |
| 05 | 4190276 | Зажим | 1 |
| 06 | 4193848 | Зажим | 2 |
| 07 | J011022 | Болт с шайбой | 56 |
| 07 | J011022 | Болт с шайбой | 59 |
| 08 | 0001975 замена: 0003436 | Жгут проводов | 1 |
| 08 | 0003436 | Жгут проводов | 1 |
| 08A | 4315323 | Фусибле-линк | 1 |
| 80B | 4315324 | Фусибле-линк | 1 |
| 08C | 4288109 | Диод | 6 |
| 09 | 4367205 | Жгут проводов | 1 |
| 10 | 4367214 | Жгут проводов | 1 |
| 17 | J950010 | Гайка | 1 |
| 18 | A590910 | Пружинная шайба | 1 |
| 20 | 14H809 | Гайка | 1 |
| 28 | 4055312 | Ленточный зажим | 6 |
| 30 | J901020 | Болт | 3 |
| 31 | A590910 | Пружинная шайба | 3 |
| 100 | 4425865 | Комплект | 1 |
| 101 | 4425860 | Трубка(T7-5M) | 1 |
| 102 | 4425861 | Трубка(T10-5M) | 1 |
| 103 | 4425862 | Трубка(T13-3M) | 1 |
| 104 | 4425863 | Трубка(T19-3M) | 1 |
| 105 | 4425864 | Лента | 1 |
| 106 | 4289708 | Зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
