Стд.боом 8.25M — HITACHI EX750-5

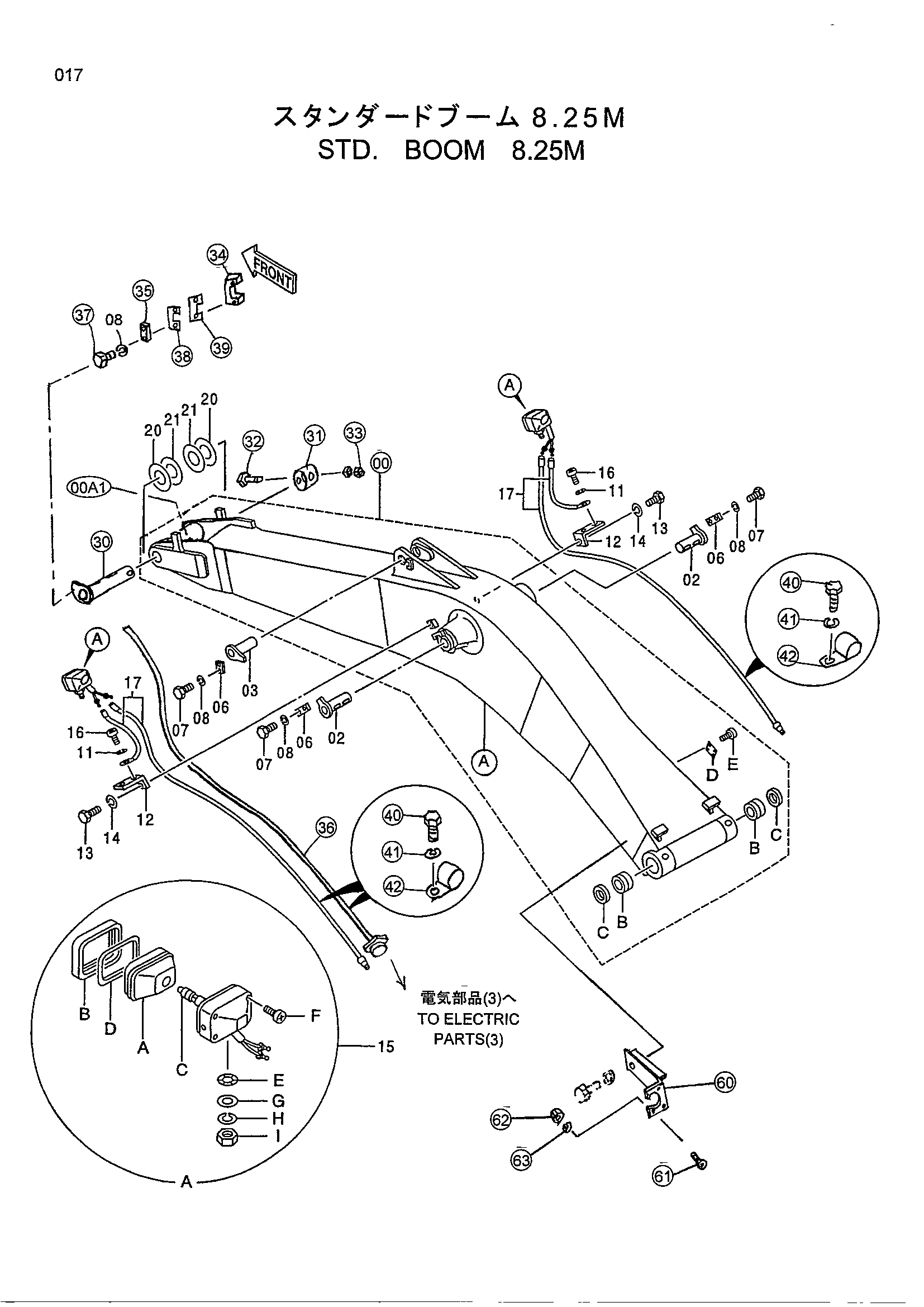

Заводская схема «Стд.боом 8.25M» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4459976 | Стрела | 1 |
| 00A1 | 4461413 | Трубка | 1 |
| 30 | 8085771 | Палец | 1 |
| 31 | 4450312 | Ограничитель | 1 |
| 32 | 4295167 | Болт | 1 |
| 33 | J951020 | Гайка | 2 |
| 34 | 4387176 | Ограничитель | 1 |
| 35 | 4387177 | Пластина | 1 |
| 36 | 3093402 | Жгут проводов | 1 |
| 37 | J912455 | Болт | 2 |
| 38 | 4387178 | Регулировочная шайба(T=1.0) | 2 |
| 39 | 4387179 | Регулировочная шайба(T=0.6) | 2 |
| 40 | J901016 | Болт | 18 |
| 41 | A590910 | Пружинная шайба | 18 |
| 42 | 4190272 | Зажим | 24 |
| 60 | 9757576 | Кронштейн | 1 |
| 61 | J670312 | Винт с шайбой | 4 |
| 62 | J230003 | Гайка | 4 |
| 63 | J251003 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
