Кабина группа (со встроенной защитой оператора кабина) — HITACHI EX750-5

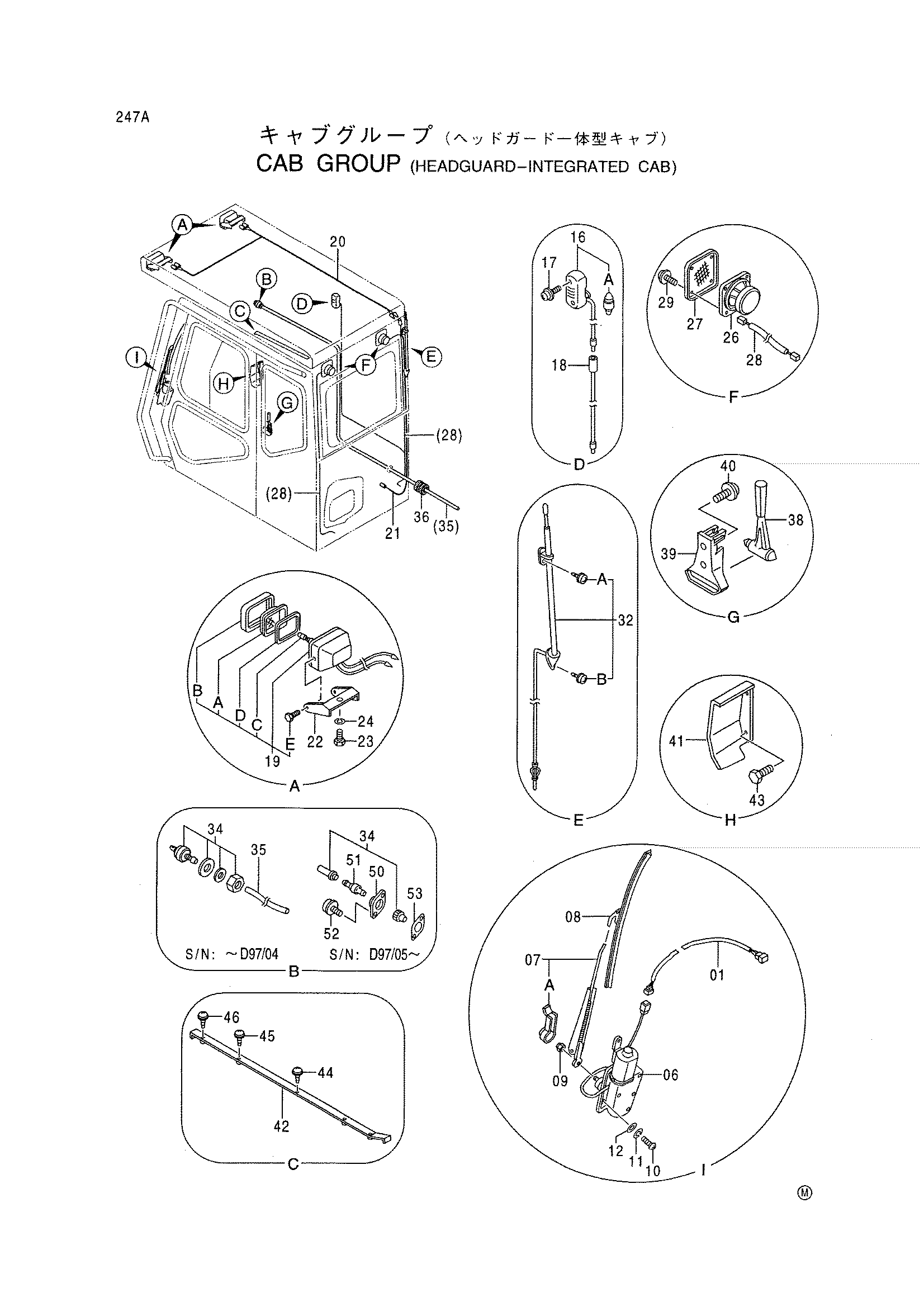

Заводская схема «Кабина группа (со встроенной защитой оператора кабина)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4367152 замена: 4413911	Жгут проводов	1
01	4413911	Жгут проводов	1
06	4256364	Мотор стеклоочистителя	1
07	4257131	Рычаг стеклоочистителя	1
07A	4311679	Крышка	1
08	4257132	Щётка стеклоочистителя	1
09	M500807	Гайка	1
10	J850610	Винт	3
11	J251006	Пружинная шайба	3
12	J250006	Плоская шайба	3
16	4187082	Плафон кабины	1
16A	4187083	Лампа	1
17	J450514	Винт с шайбой	2
18	4260369	Жгут проводов	1
19	4274478	Фара	2
19A	4285646	Рассеиватель	1
19B	4285647	Обод	1
19C	4285648	Лампа	1
19D	4288342	Прокладка	1
19E	J900616	Болт	2
20	3075403	Жгут проводов	1
21	4367182	Жгут проводов	1
22	3075023	Кронштейн	2
23	J901225	Болт	2
24	A590912	Пружинная шайба	2
26	4361302	Динамик	2
27	4364504	Решётка	2
28	4372759	Жгут проводов	2
29	J680414	Винт с шайбой	8
32	4280527	Антенна	1
32A	4210412	Винт	1
32B	4210413	Винт	1
34	4107673 замена: 4367485	Форсунка	1
34	4107673 замена: 4367486	Форсунка	1
34	4107673 замена: 4367481	Форсунка	1
34	4107673 замена: 4372608	Форсунка	1
34	4107673 замена: 4369544	Форсунка	1
34	4367485	Форсунка	1
35	4207832	Виниловый шланг	1
36	4287903	Резиновая втулка	1
38	4362700	Молоток	1
39	2038764	Кронштейн	1
40	M430512	Винт с шайбой	2
41	9747856	Крышка	1
42	8068295	Крышка	1
43	J900816	Болт	2
44	M430616	Винт	1
45	M430625	Винт	2
46	M430635	Винт	2
50	4367486	Адаптер	1
51	4367481	Валв обратный	1
52	4372608	Винт с шайбой	2
53	4369544	Манжета	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
