Крышка двигателя опора — HITACHI EX750-5

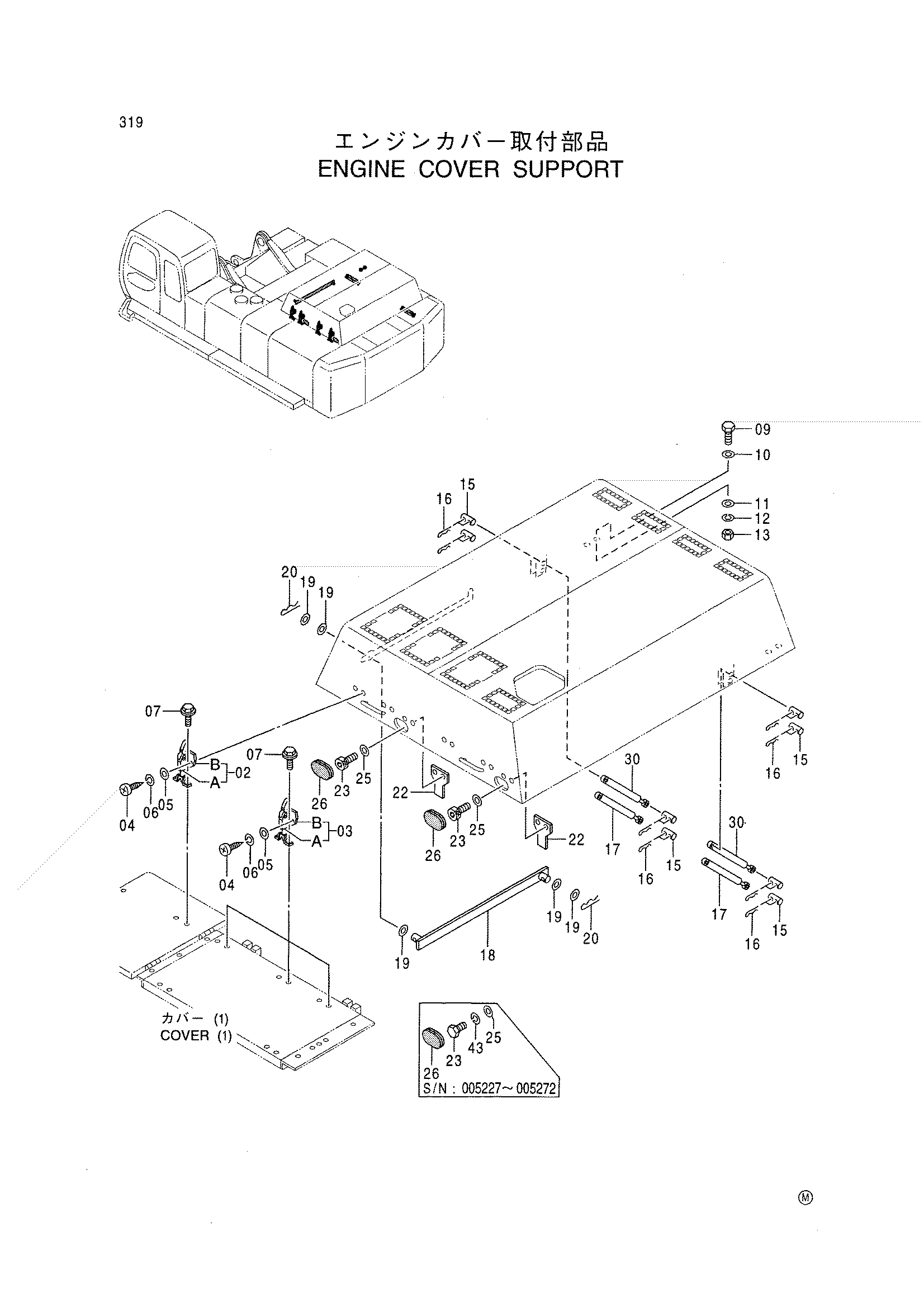

Заводская схема «Крышка двигателя опора» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4361438 | Защёлка в сборе | 1 |
| 02A | 3074568 | Защёлка | 1 |
| 02B | 3021131 | Анкхор | 1 |
| 03 | 4231750 | Защёлка в сборе | 3 |
| 03A | 3044290 | Защёлка | 1 |
| 03B | 3021131 | Анкхор | 1 |
| 04 | M430825 | Винт | 8 |
| 05 | A590108 | Плоская шайба | 8 |
| 06 | A590908 | Пружинная шайба | 8 |
| 07 | J010816 | Болт с шайбой | 8 |
| 09 | J901235 | Болт | 4 |
| 10 | 4249324 | Шайба | 4 |
| 11 | 4086891 | Шайба | 4 |
| 12 | A590912 | Пружинная шайба | 4 |
| 13 | J950012 | Гайка | 4 |
| 15 | 4222401 | Палец | 8 |
| 16 | 4022697 | Стопорный палец | 16 |
| 17 | 4378375 | Гидроцилиндр | 2 |
| 18 | 9744618 замена: 9752190 | Стойка | 1 |
| 18 | 9752190 | Стойка | 1 |
| 18 | 9749921 замена: 9752231 | Стойка | 1 |
| 18 | 9752231 | Стойка | 1 |
| 19 | A590116 | Плоская шайба | 5 |
| 20 | 4022701 | Стопорный палец | 2 |
| 22 | 4378099 замена: 4419719 | Ограничитель | 2 |
| 22 | 4378099 замена: J922050 | Ограничитель | 2 |
| 22 | 4378099 замена: 4018545 | Ограничитель | 2 |
| 22 | 4378099 замена: A590920 | Ограничитель | 2 |
| 22 | 4419719 | Ограничитель | 2 |
| 23 | J901430 | Болт | 4 |
| 23 | J922050 замена: M342050 | Болт | 4 |
| 23 | M342050 | Болт с внутренним шестигранником | 4 |
| 25 | 4086894 | Шайба | 4 |
| 25 | 4018545 | Шайба | 4 |
| 26 | 4280565 | Резиновая втулка | 2 |
| 30 | 4378375 | Гидроцилиндр | 2 |
| 30 | 4326348 | Гидроцилиндр | 2 |
| 43 | A590920 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
