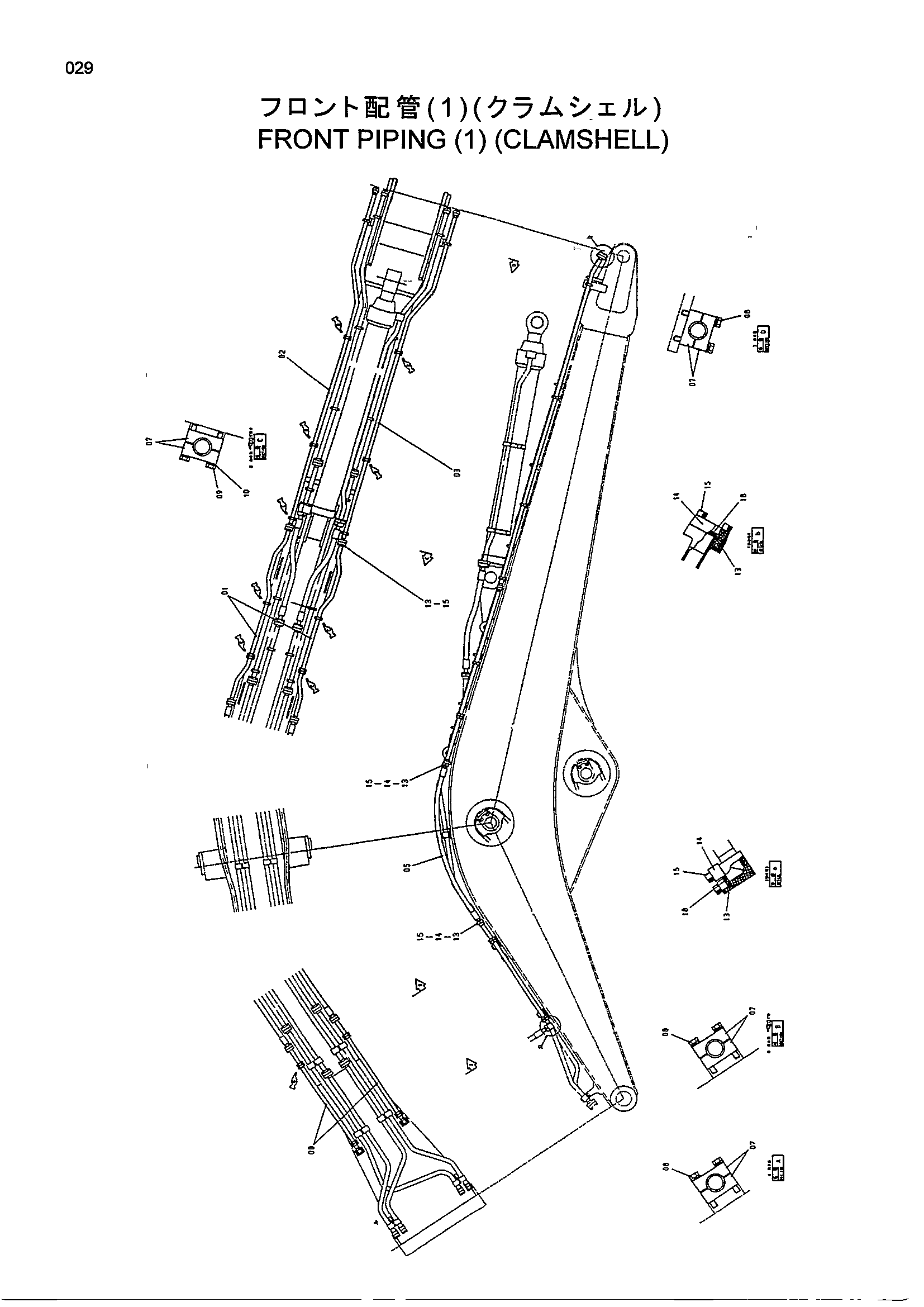

Гидролинии рабочего оборудования (1) (грейфер) — HITACHI EX750-5
Заводская схема «Гидролинии рабочего оборудования (1) (грейфер)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8079634 | Трубка | 2 |
| 01 | 8079642 | Трубка | 2 |
| 02 | 8079641 | Трубка | 1 |
| 03 | 8079635 | Трубка | 1 |
| 05 | 4272334 | Шланг | 2 |
| 07 | 4334364 | Хомут трубки | 44 |
| 08 | J021285 | Болт с шайбой | 28 |
| 09 | J901280 | Болт | 16 |
| 10 | A590912 | Пружинная шайба | 16 |
| 13 | 4508805 | Уплотнительное кольцо | 10 |
| 14 | 4089703 | Разъёмный фланец | 16 |
| 15 | M341445 | Болт с внутренним шестигранником | 40 |
| 18 | 4336672 | Крышка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
