2Педаль пилотный детали — HITACHI EX750-5

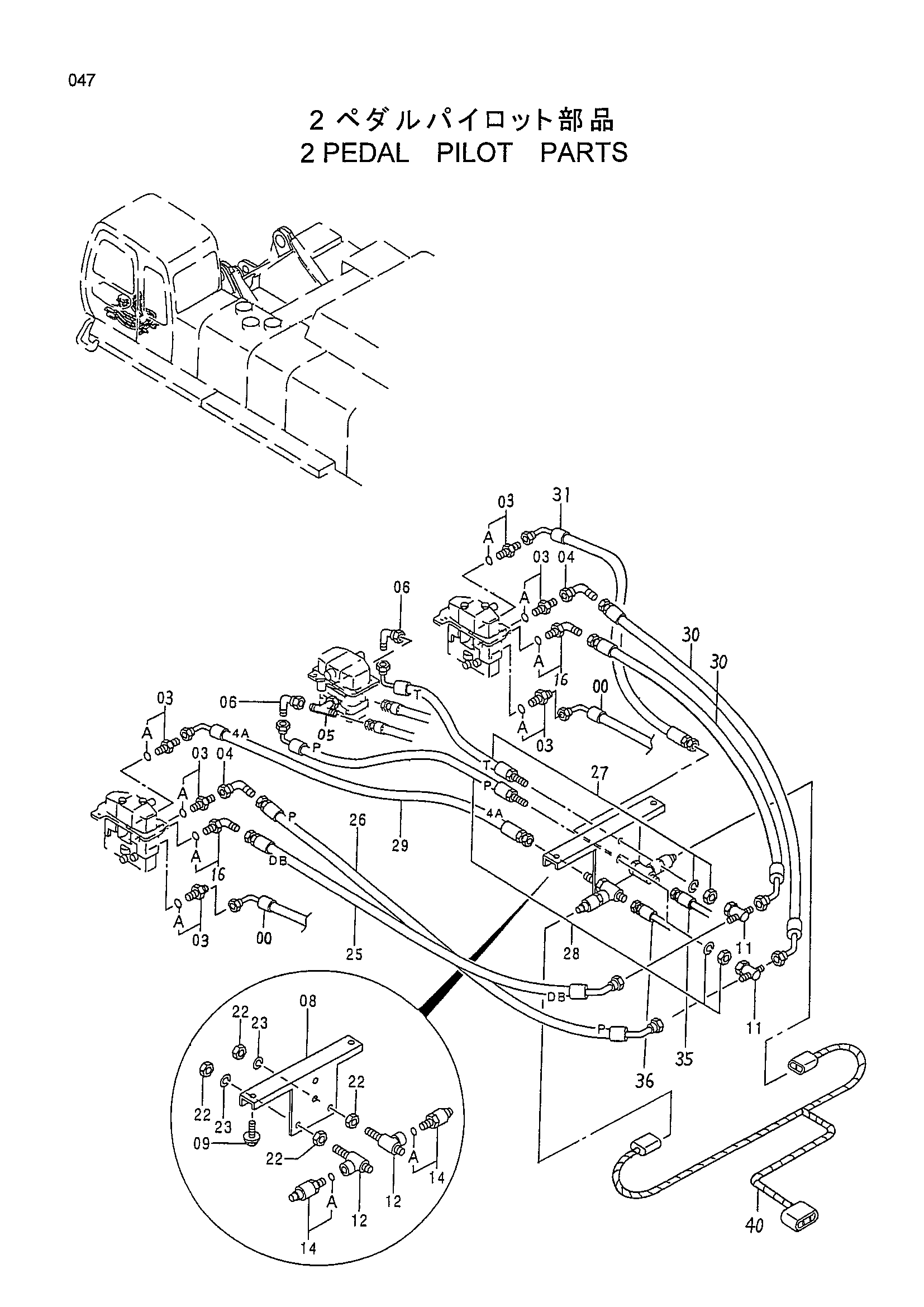

Заводская схема «2Педаль пилотный детали» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4382134 | Шланг | 2 |
| 03 | 4200467 | Адаптер | 6 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4239976 | Унион S | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4208473 | Тройник | 2 |
| 06 | 4239976 | Унион S | 2 |
| 08 | 4393439 | Кронштейн | 1 |
| 09 | J021025 | Болт с шайбой | 2 |
| 11 | 4226236 | Соединительный штуцер | 2 |
| 12 | 4389688 | Тройник | 2 |
| 14 | 4254563 | Выключатель давление | 2 |
| 14A | 4113154 | Уплотнительное кольцо | 1 |
| 16 | 4429243 | Угловой штуцер | 2 |
| 22 | 4202531 | Гайка | 4 |
| 23 | A590916 | Пружинная шайба | 2 |
| 25 | 4369527 | Шланг | 1 |
| 26 | 4365168 | Шланг | 1 |
| 27 | 4393172 | Шланг | 1 |
| 28 | 4393173 | Шланг | 1 |
| 29 | 4366746 | Шланг | 1 |
| 30 | 4364435 | Шланг | 2 |
| 31 | 4286681 | Шланг | 1 |
| 35 | 4369208 | Шланг | 1 |
| 36 | 4369215 | Шланг | 1 |
| 40 | 4393744 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
