Ковш 3.3 [JIS94] — HITACHI EX750-5

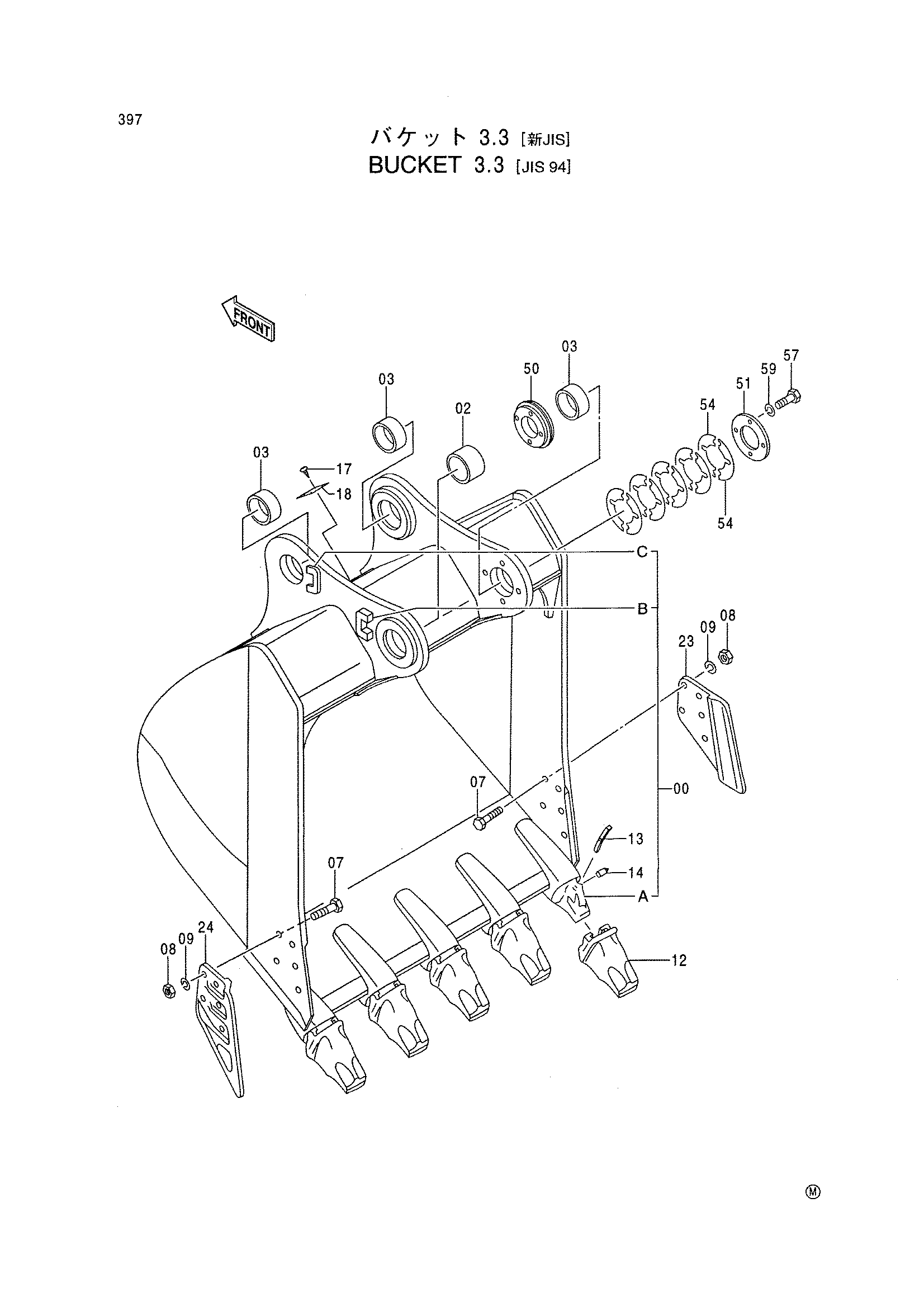

Заводская схема «Ковш 3.3 [JIS94]» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Ковш 3.3 [JIS94] HITACHI EX750-5](/catalog-drawings/fd/fd961245-37a5-4e85-b134-2b80a075d591.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9156819 | Ковш в сборе | 1 | |
| 00 | 5005358 | Ковш | 1 |
| 00A | 4333829 | Адаптер зуба | 5 |
| 00B | 4379218 | Ограничитель | 1 |
| 00C | 4379222 | Ограничитель | 1 |
| 02 | 4190012 | Втулка | 1 |
| 03 | 4190853 | Втулка | 3 |
| 07 | J932775 | Болт | 10 |
| 08 | J951027 | Гайка | 10 |
| 09 | A590927 | Пружинная шайба | 10 |
| 12 | 4205810 | Коронка зуба | 5 |
| 13 | 4253083 | Штанга | 5 |
| 14 | 4253084 | Пробка | 5 |
| 17 | M492564 | Приводной винт | 4 |
| 18 | 4371561 | Информационная табличка | 1 |
| 23 | 2016745 | Боковой резец | 1 |
| 24 | 2016746 | Боковой резец | 1 |
| 50 | 3068906 | Бобышка | 1 |
| 51 | 4334378 | Пластина | 1 |
| 54 | 4334046 | Регулировочная шайба 1.6 | 10 |
| 57 | J932006 | Болт | 4 |
| 59 | A590920 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
