Пилотные гидролинии (2) [экскаватор: удлинённый рукоять] — HITACHI EX750-5

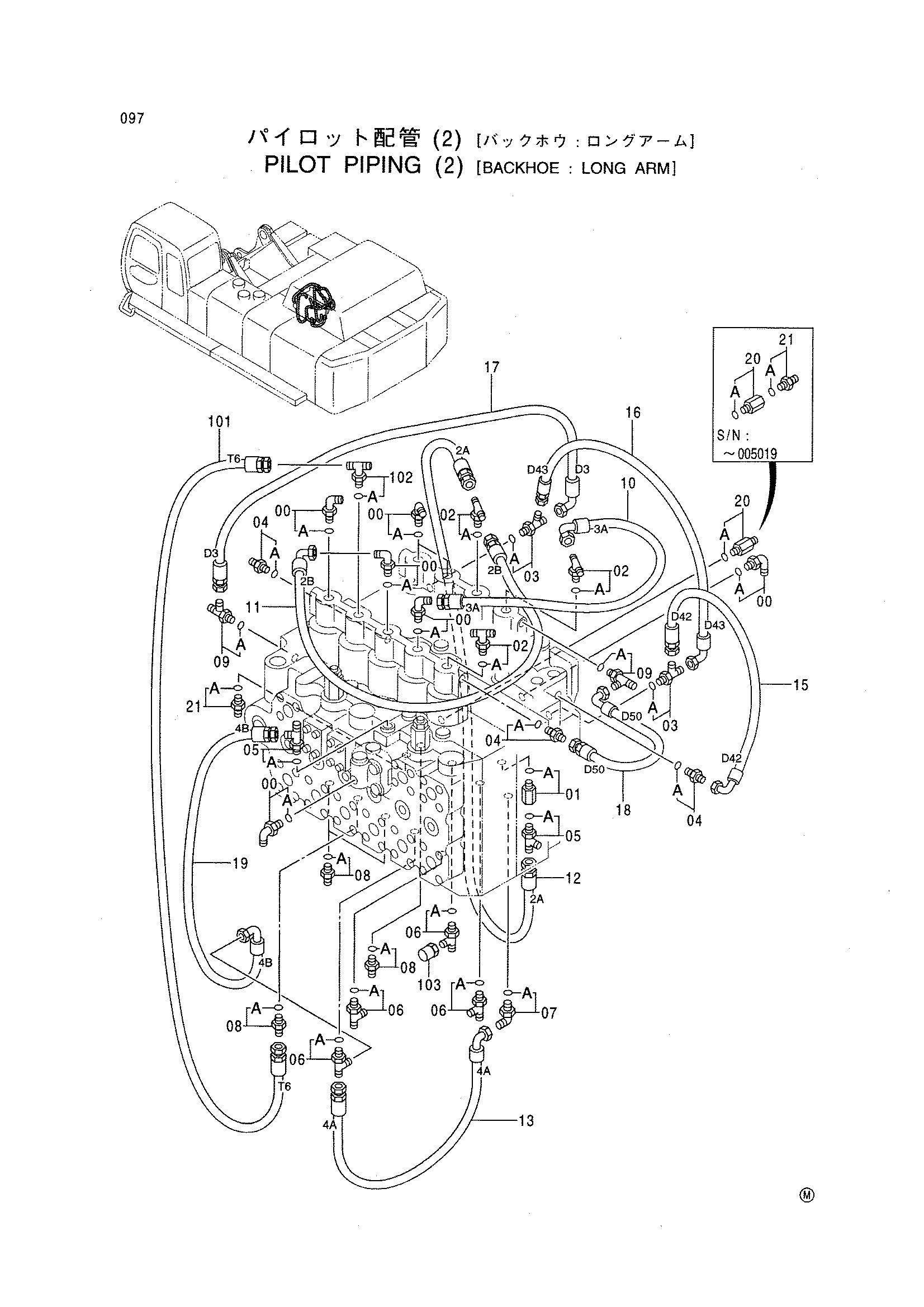

Заводская схема «Пилотные гидролинии (2) [экскаватор: удлинённый рукоять]» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (2) [экскаватор: удлинённый рукоять] HITACHI EX750-5](/catalog-drawings/3f/3f34f9af-6c85-4346-96f4-9a4356293844.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154671 | Угловой штуцер | 7 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4202564 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4208472 | Тройник | 3 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4203171 | Тройник | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4200465 | Адаптер | 3 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4207300 | Тройник | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4205363 | Тройник | 4 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4154671 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4200466 | Адаптер | 4 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4219346 | Тройник | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4367006 | Шланг | 1 |
| 11 | 4375877 | Шланг | 1 |
| 12 | 4375855 | Шланг | 1 |
| 13 | 4375875 | Шланг | 1 |
| 15 | 4375869 | Шланг | 1 |
| 16 | 4375873 | Шланг | 1 |
| 17 | 4375874 | Шланг | 1 |
| 18 | 4364565 | Шланг | 1 |
| 19 | 4375883 | Шланг | 1 |
| 20 | 4202564 | Адаптер | 4 |
| 20 | 4223934 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4200467 | Адаптер | 2 |
| 21 | 4200467 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 101 | 4373561 | Шланг | 1 |
| 102 | 4208472 | Тройник | 1 |
| 102A | 4509180 | Уплотнительное кольцо | 1 |
| 103 | 4223518 | Пробка унион | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
