Шланг защита от разрыва клапан трубопроводы (стрела): 4 — HITACHI EX750-5

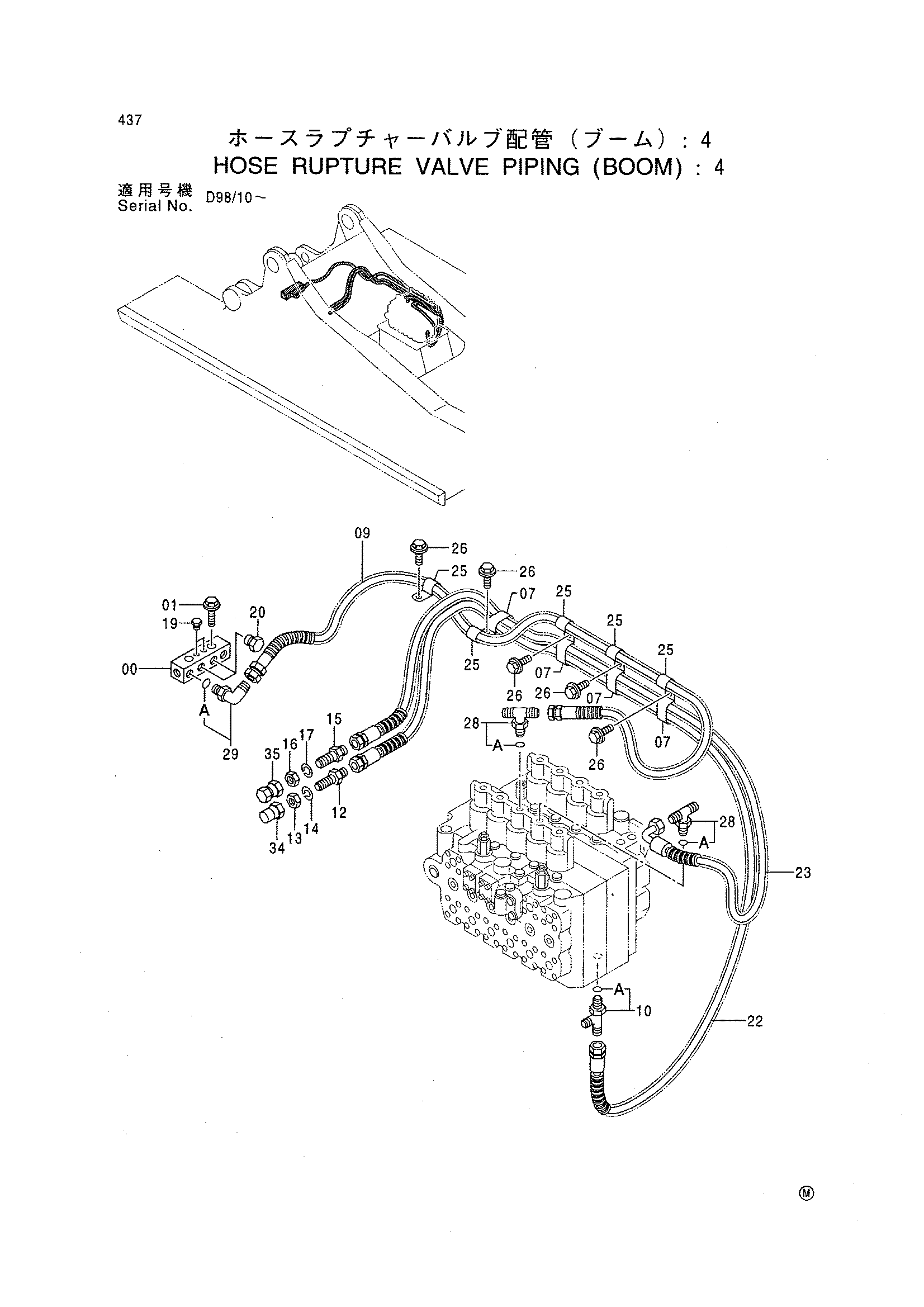

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 4» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3077734 | Блок | 1 |
| 01 | J011270 | Болт с шайбой | 2 |
| 07 | 4192034 | Зажим | 4 |
| 09 | 4402317 | Шланг | 1 |
| 10 | 4205363 | Тройник | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4202532 | Адаптер | 1 |
| 13 | 4202531 | Гайка | 1 |
| 14 | A590916 | Пружинная шайба | 1 |
| 15 | 4200810 | Адаптер | 1 |
| 16 | 4200812 | Гайка | 1 |
| 17 | A590918 | Пружинная шайба | 1 |
| 19 | 446536 | Пробка | 2 |
| 20 | 4093624 | Пробка | 4 |
| 22 | 4419172 | Шланг | 1 |
| 23 | 4419207 | Шланг | 1 |
| 25 | 4190263 | Зажим | 5 |
| 26 | J011020 | Болт с шайбой | 5 |
| 28 | 4208472 | Тройник | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4154671 | Угловой штуцер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4223518 | Пробка унион | 1 |
| 35 | 9710402 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
