Гидроцилиндр ковша <BE рукоять> — HITACHI EX750-5

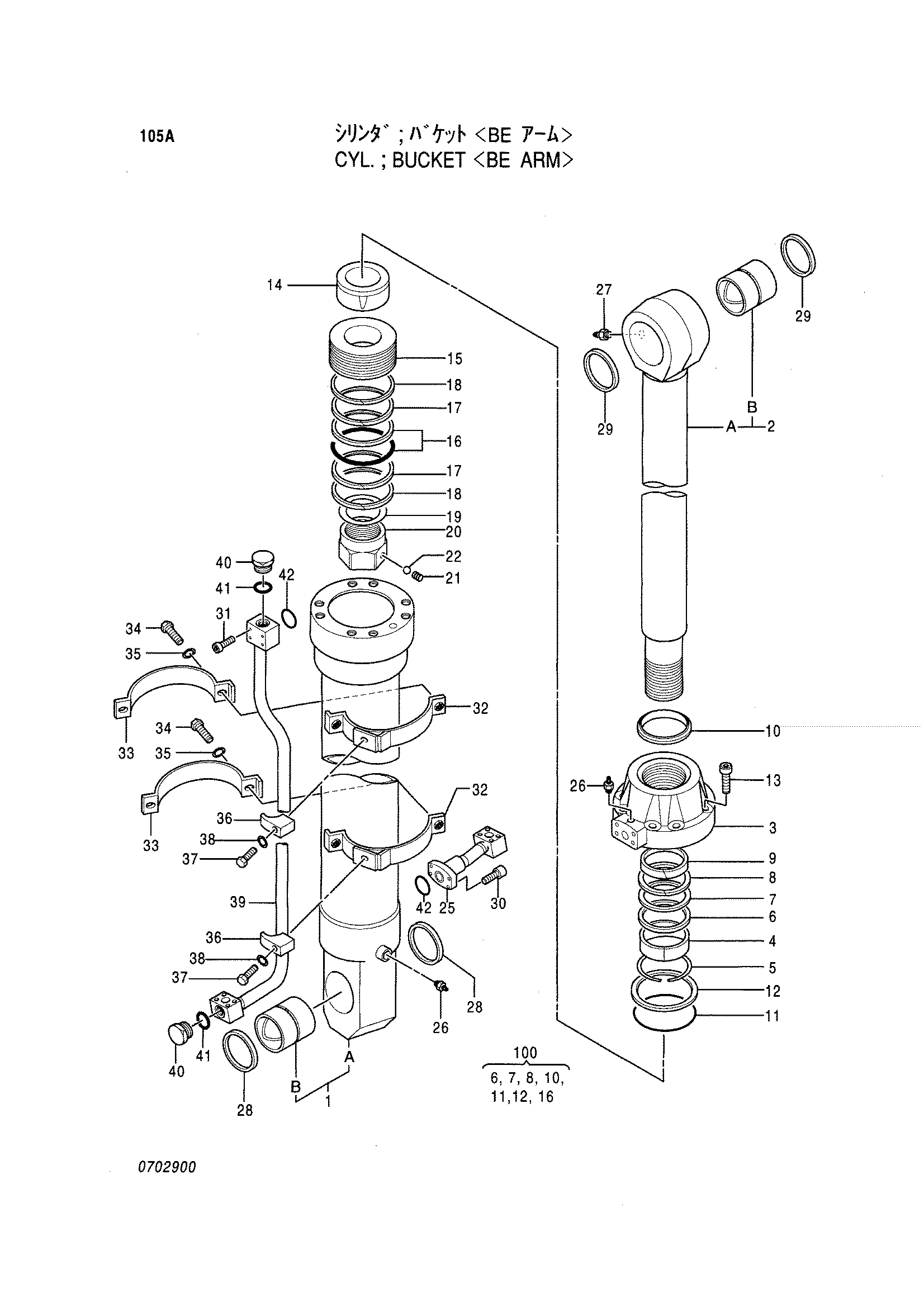

Заводская схема «Гидроцилиндр ковша <BE рукоять>» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4360555	Гидроцилиндр ковша	1
1-30	4391308	Гидроцилиндр	1
1	4391309	Труба гидроцилиндра	1
1B	0379902	Втулка	1
2	4391310	Шток поршня	1
2B	0380003	Втулка	1
3	0702901	Головка гидроцилиндра	1
4	0379905	Втулка	1
5	0160706	Стопорное кольцо	1
6	0392303	Уплотнительное кольцо	1
7	4070027	U-образная манжета	1
8	0242706	Опорное кольцо	1
9	0392304	Кольцо	1
10	0242707 замена: 4429148	Грязесъёмное кольцо	1
10	4429148	Грязесъёмное кольцо	1
11	4113165	Уплотнительное кольцо	1
12	0379908	Опорное кольцо	1
13	0343305	Болт с внутренним шестигранником	8
14	0379909	Амортизирующий подшипник	1
15	0702902	Поршень	1
16	0392305	Уплотнительное кольцо	1
17	0702704	Кольцо	2
18	0392306	Кольцо	2
19	0379915	Регулировочная шайба	1
20	0379914	Гайка	1
21	0379815	Установочный винт	1
22	0109124	Шарик	1
25	0380008	Соединение	1
26	0643016	Воздушный клапан	2
27	J75481	Пресс-маслёнка	1
28	4251767	Грязесъёмное кольцо	2
29	4251753	Грязесъёмное кольцо	2
30	0158883	Болт с внутренним шестигранником	4
31	0171719	Болт с внутренним шестигранником	4
32	0379920	Лента	2
33	0379921	Лента	2
34	0379919	Болт	4
35	A590914	Пружинная шайба	4
36	0353016	Хомут трубки	2
37	0254312	Болт	2
38	A590914	Пружинная шайба	2
39	0394010	Трубка	1
40	0379823	Пробка	2
41	985098	Уплотнительное кольцо	2
42	955612	Уплотнительное кольцо	2
100	4266731 замена: 4436496	Комплект уплотнений	1
100	4436496	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
