Воздушный фильтр — HITACHI EX750-5

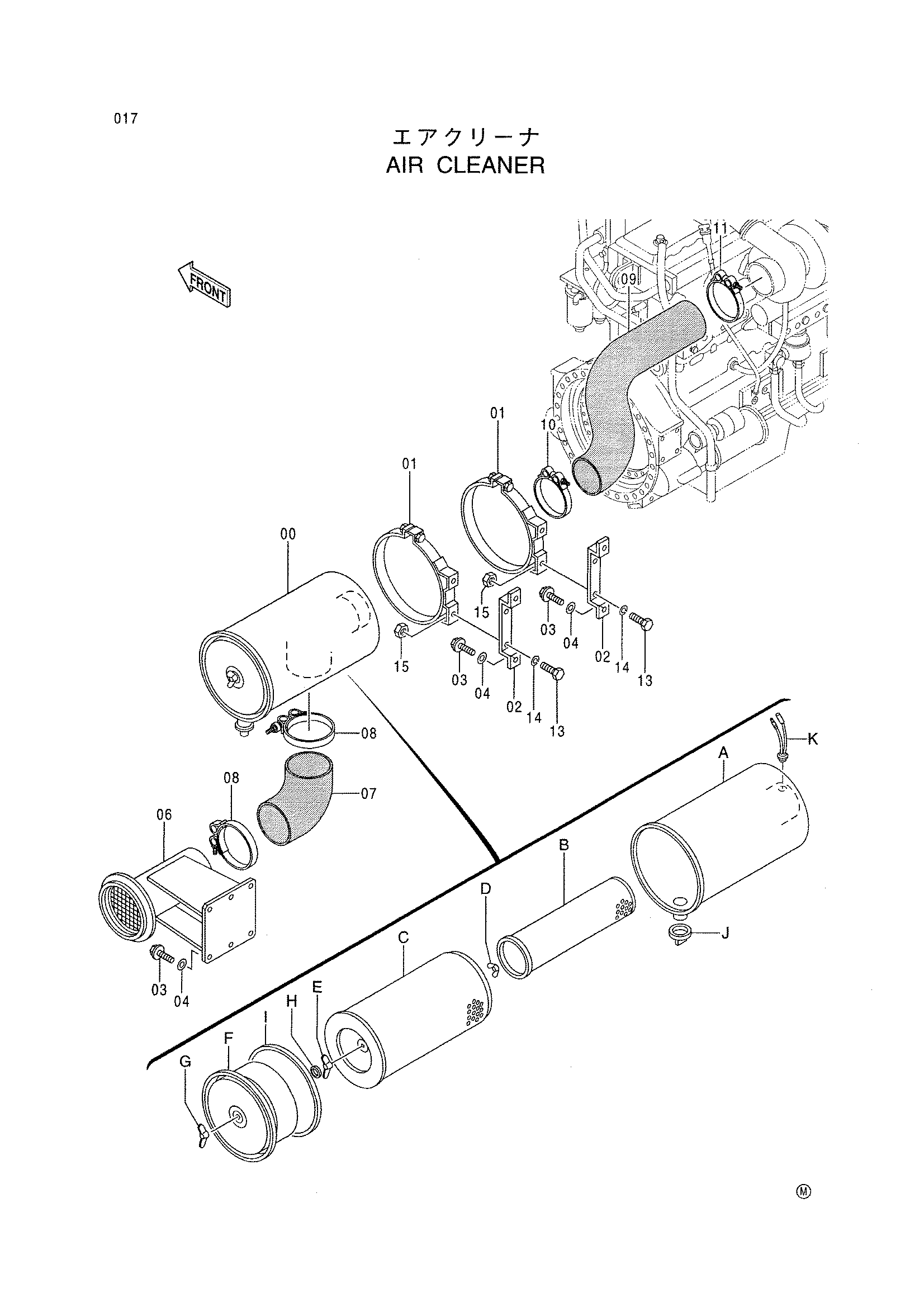

Заводская схема «Воздушный фильтр» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4220786 | Фильтр воздушный в сборе | 1 |
| 00A | 4257359 | Корпус | 1 |
| 00B | 4240295 | Элемент | 1 |
| 00C | 4240294 | Элемент | 1 |
| 00D | 4163739 замена: 4337642 | Гайка | 1 |
| 00D | 4337642 | Гайка | 1 |
| 00E | 4257360 | Гайка | 1 |
| 00F | 4257361 | Крышка | 1 |
| 00G | 4162833 | Гайка | 1 |
| 00H | 4162834 | Зажим | 1 |
| 00I | 4257362 | Прокладка | 1 |
| 00J | 4152863 | Клапан | 1 |
| 00K | 4224238 замена: 4419601 | Индикатор | 1 |
| 00K | 4419601 | Индикатор | 1 |
| 01 | 4221470 | Лента | 2 |
| 02 | 4346218 | Кронштейн | 2 |
| 03 | J011230 | Болт с шайбой | 10 |
| 04 | 4086891 | Шайба | 10 |
| 06 | 7029780 | Трубка | 1 |
| 07 | 4174459 | Резиновый шланг | 1 |
| 08 | 4287489 | Хомут шланга | 2 |
| 09 | 3071200 замена: 3088792 | Воздушный шланг | 1 |
| 09 | 3088792 замена: 3090531 | Воздушный шланг | 1 |
| 09 | 3090531 | Воздушный шланг | 1 |
| 10 | 4312517 | Хомут шланга | 1 |
| 11 | 4293172 | Хомут шланга | 1 |
| 13 | J901030 | Болт | 4 |
| 14 | A590910 | Пружинная шайба | 4 |
| 15 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
