Ковш 1.5 <JIS94> (сверхдлинный удлинённый рукоять 9.5M) — HITACHI EX750-5

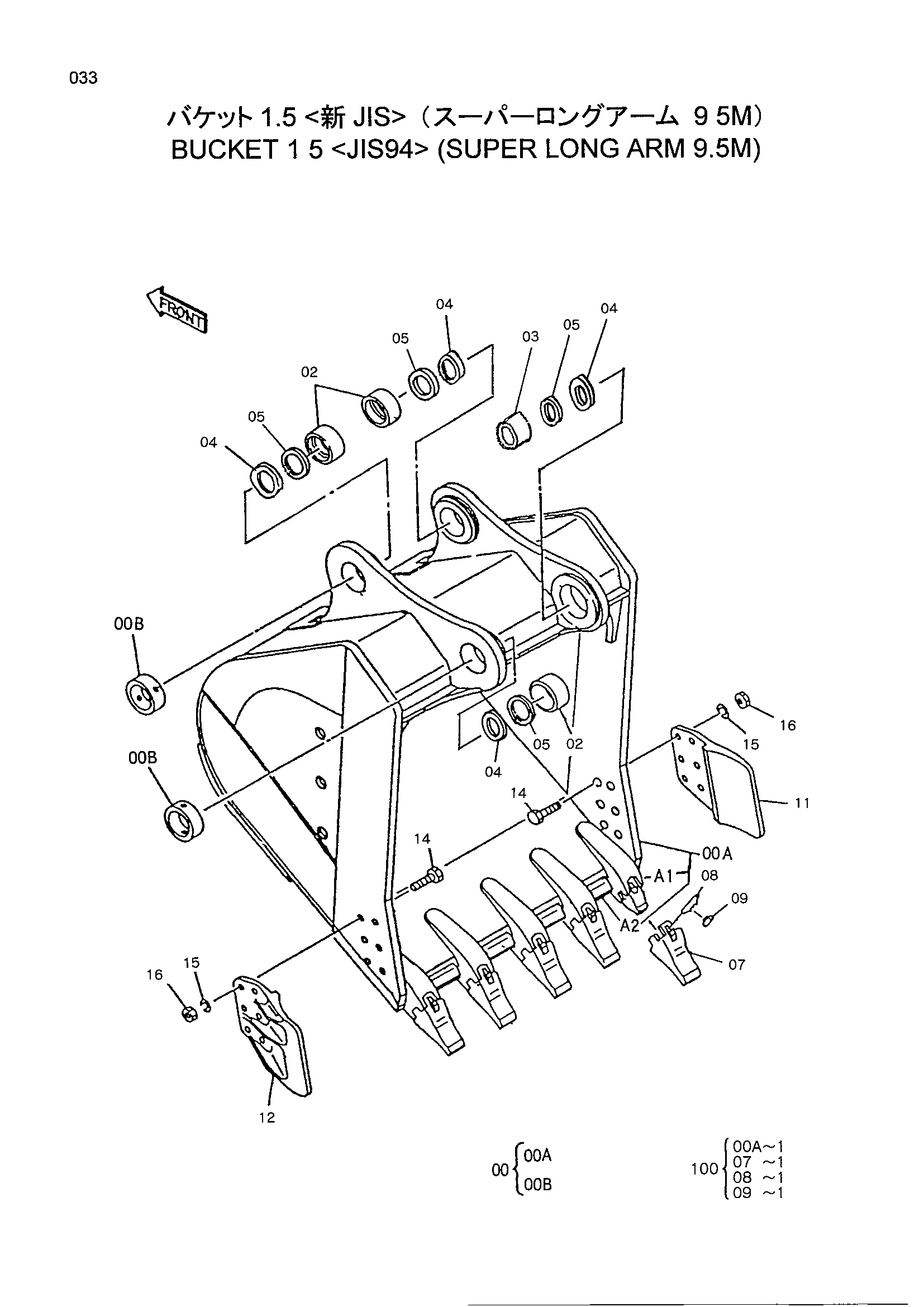

Заводская схема «Ковш 1.5 <JIS94> (сверхдлинный удлинённый рукоять 9.5M)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9186720 | Ковш в сборе | 1 | |
| 00 | 8078932 | Ковш | 1 |
| 00A1 | 4130583 | Адаптер.тоотх | 5 |
| 00A2 | 4133502 | Кожух | 1 |
| 00B | 4381605 | Ограничитель | 2 |
| 02 | 4430897 | Втулка | 3 |
| 03 | 4430898 | Втулка | 1 |
| 04 | 4074008 | Уплотнение=пыль | 4 |
| 05 | 4385200 | Уплотнение=пыль | 4 |
| 07 | 4105609 | Наконечник=зуб | 5 |
| 08 | 4105610 | Палец=блокировка | 5 |
| 09 | 4105611 | Резиновый=блокировка | 5 |
| 11 | 2021232 | Резец=боковой(правый) | 1 |
| 12 | 2021233 | Резец=боковой(левый) | 1 |
| 14 | 4229948 | Болт башмак | 12 |
| 15 | A590922 | Шайба=пружина | 12 |
| 16 | A590922 | Гайка | 12 |
| 100 | 9163705 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
