Ковш 4.1 [JIS94] — HITACHI EX750-5

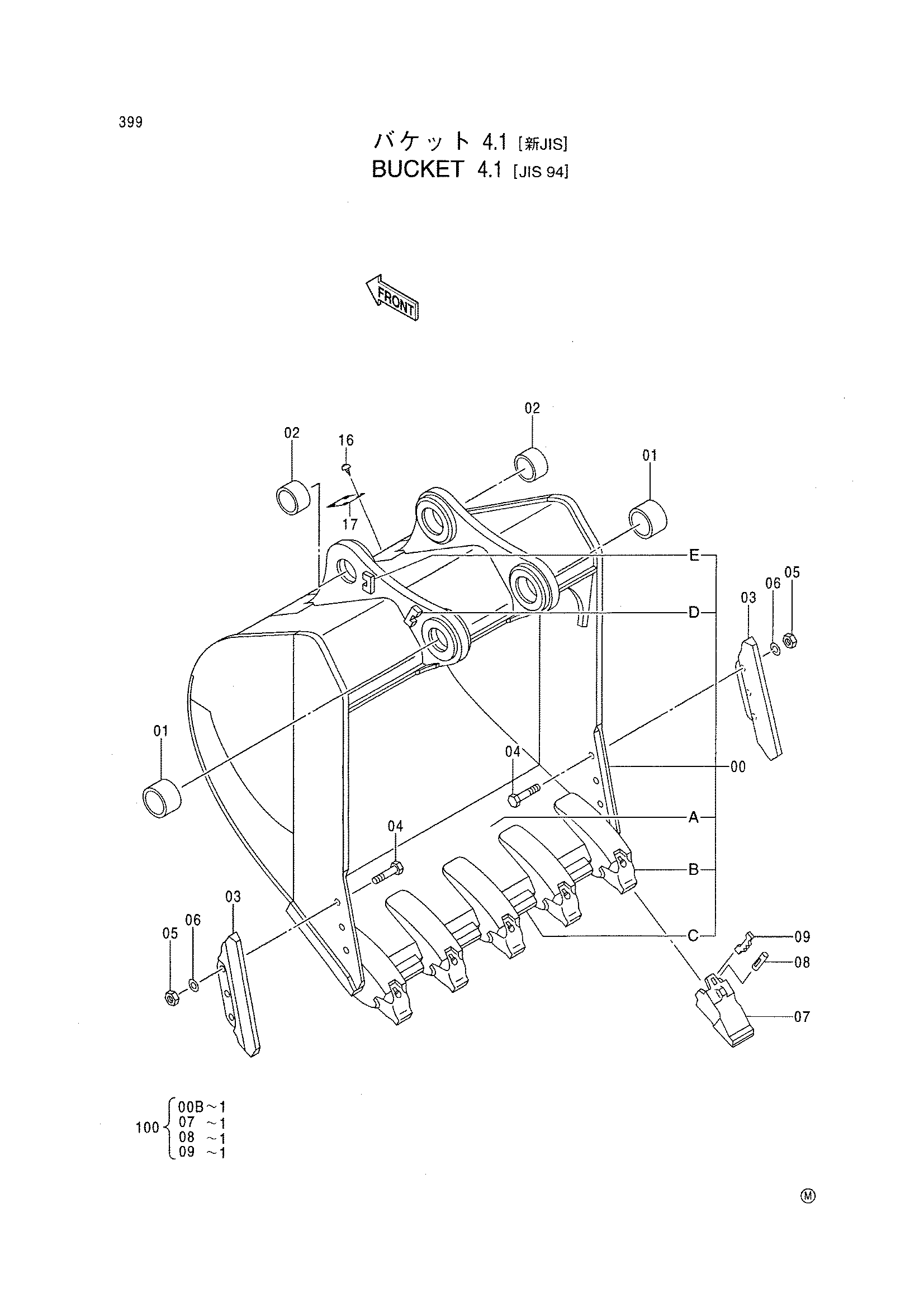

Заводская схема «Ковш 4.1 [JIS94]» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Ковш 4.1 [JIS94] HITACHI EX750-5](/catalog-drawings/01/01fd9d8a-6abc-4885-abfb-a6b7f567f8b9.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9160929 | Ковш в сборе | 1 | |
| 00 | 5003172 | Ковш | 1 |
| 00A | 4271647 | Кромка | 1 |
| 00B | 4222396 | Адаптер зуба | 5 |
| 00C | 4133502 | Кожух | 2 |
| 00D | 4379218 | Ограничитель | 1 |
| 00E | 4379222 | Ограничитель | 1 |
| 01 | 4253956 | Втулка | 2 |
| 02 | 4253957 | Втулка | 2 |
| 03 | 4262453 | Кожух | 2 |
| 04 | 4275192 | Болт | 6 |
| 05 | 4167193 | Гайка | 6 |
| 06 | 4083438 | Шайба | 6 |
| 07 | 4130932 | Коронка зуба | 5 |
| 08 | 4129726 | Резиновый фиксатор | 5 |
| 09 | 4129728 | Стопорный палец | 5 |
| 16 | M492564 | Приводной винт | 4 |
| 17 | 4371561 | Информационная табличка | 1 |
| 100 | 9102254 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
