Пилотные гидролинии (1) — HITACHI EX750-5

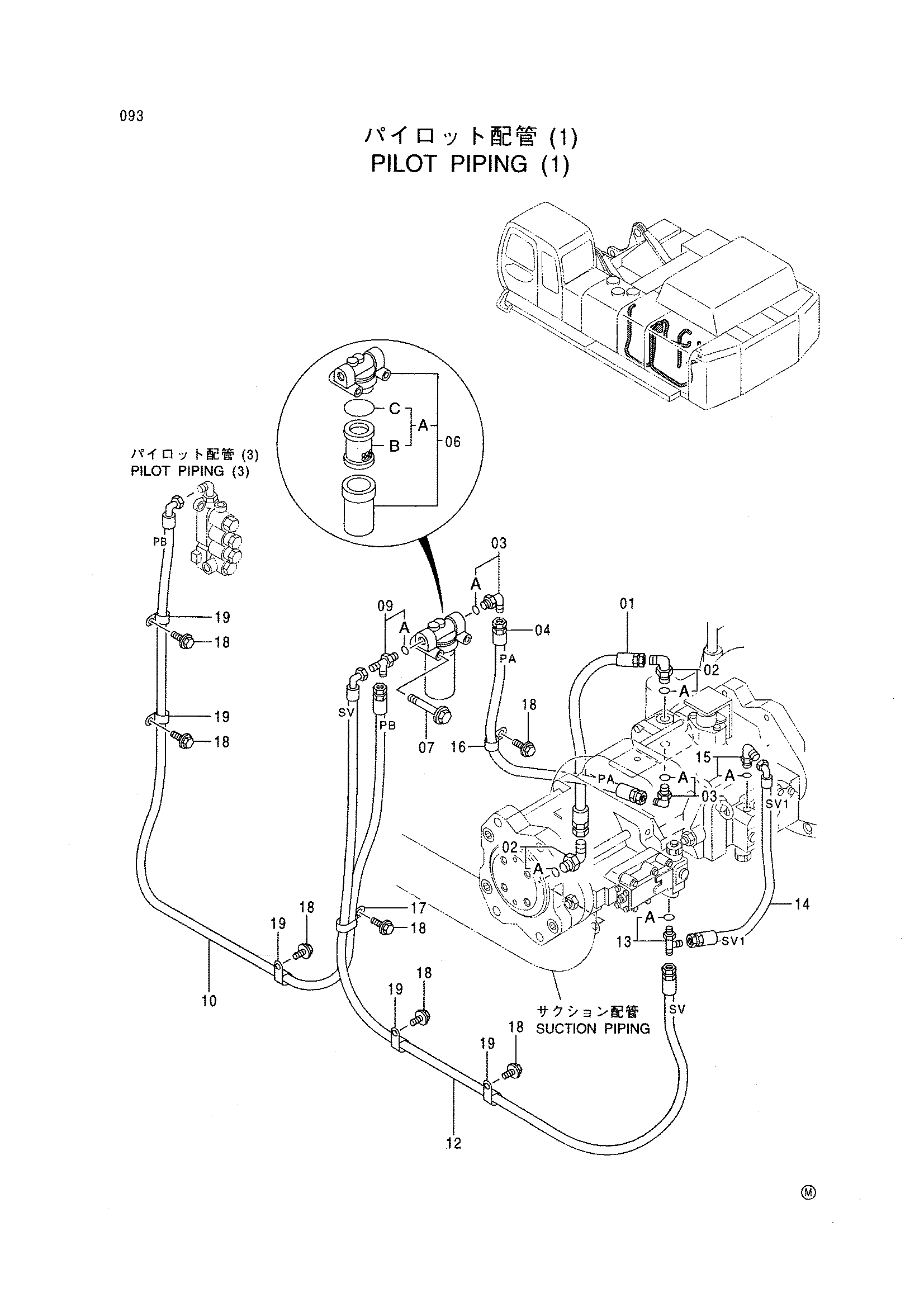

Заводская схема «Пилотные гидролинии (1)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4373686 | Шланг | 1 |
| 02 | 4156435 | Угловой штуцер | 2 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4154672 | Угловой штуцер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4373687 | Шланг | 1 |
| 06 | 4191300 | Масляный фильтр | 1 |
| 06A | 4207841 | Элемент масляный | 1 |
| 06B | 4191301 | Фильтрующий элемент | 1 |
| 06C | A811065 | Уплотнительное кольцо | 1 |
| 07 | J011000 | Болт с шайбой | 2 |
| 09 | 4222016 | Тройник | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4373690 | Шланг | 1 |
| 12 | 4373914 | Шланг | 1 |
| 13 | 4207300 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4373689 | Шланг | 1 |
| 15 | 4156434 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4190263 | Зажим | 1 |
| 17 | 4192034 | Зажим | 1 |
| 18 | J011020 | Болт с шайбой | 7 |
| 19 | 4190273 | Зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
