Крышка (3) — HITACHI EX750-5

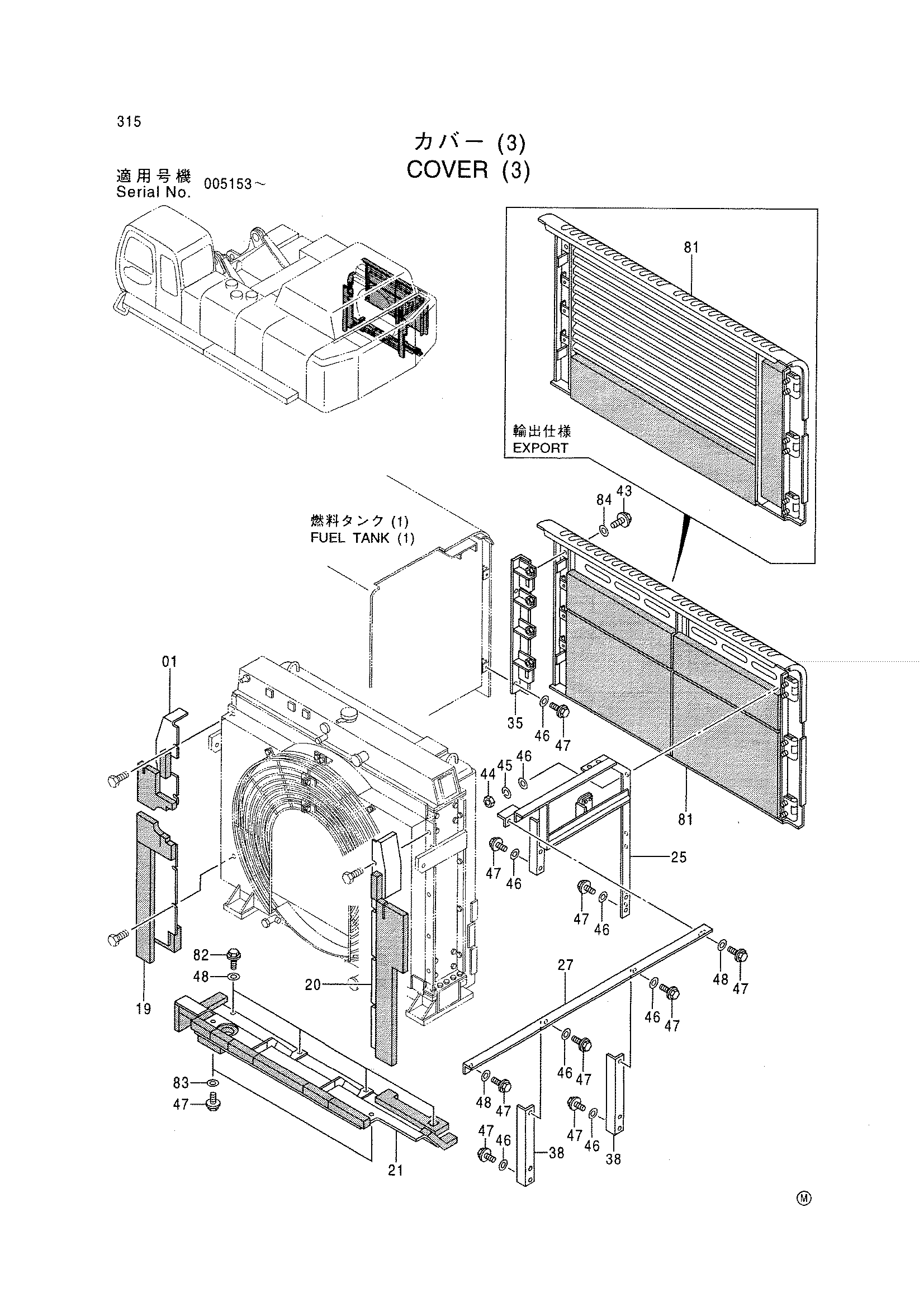

Заводская схема «Крышка (3)» для HITACHI EX750-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7030170 | Крышка | 1 |
| 01 | 7033779 | Крышка | 1 |
| 19 | 7030169 | Крышка | 1 |
| 19 | 7033777 | Крышка | 1 |
| 20 | 7030044 | Крышка | 1 |
| 20 | 7033780 | Крышка | 1 |
| 21 | 7030285 | Крышка | 1 |
| 25 | 7030171 | Опора | 1 |
| 27 | 4350663 | Опора | 1 |
| 35 | 8073665 | Опора | 1 |
| 38 | 9730147 | Опора | 2 |
| 43 | J011235 | Болт с шайбой | 4 |
| 44 | J950012 | Гайка | 6 |
| 45 | A590912 | Пружинная шайба | 6 |
| 46 | 4086891 | Шайба | 18 |
| 47 | J011230 | Болт с шайбой | 16 |
| 48 | 4249324 | Шайба | 6 |
| 81 | 6017719 | Дверь | 1 |
| 81 | 5006150 | Дверь | 1 |
| 82 | J011235 | Болт с шайбой | 4 |
| 83 | 4249324 | Шайба | 2 |
| 83 | A590112 | Плоская шайба | 2 |
| 84 | 4249324 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX750-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
