Стрела трубопроводы (гидромолот и гидроножницы)[б-тйпе] — HITACHI EX70LCK-5

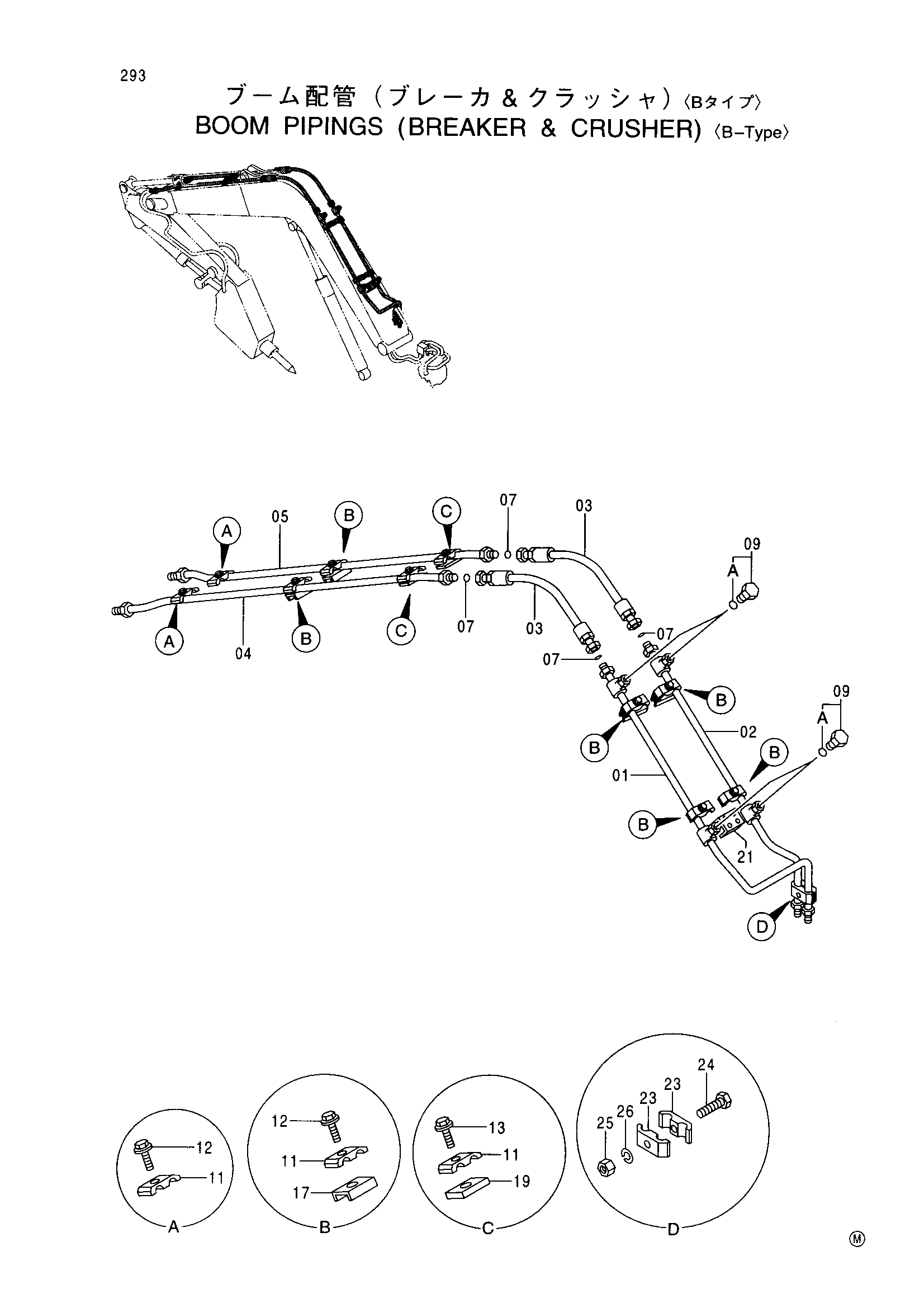

Заводская схема «Стрела трубопроводы (гидромолот и гидроножницы)[б-тйпе]» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Стрела трубопроводы (гидромолот и гидроножницы)[б-тйпе] HITACHI EX70LCK-5](/catalog-drawings/06/0607a4b8-df82-40dd-ac10-d961aa1d1a67.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8054368 | Трубка | 1 |
| 02 | 8054369 | Трубка | 1 |
| 03 | 4226309 | Шланг | 2 |
| 04 | 9739322 | Трубка | 1 |
| 05 | 9739323 | Трубка | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4174542 | Пробка | 4 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4141806 | Хомут трубки | 10 |
| 12 | J011260 | Болт с шайбой | 8 |
| 13 | J011255 | Болт с шайбой | 2 |
| 17 | 9738322 | Седло винта | 6 |
| 19 | 4137298 | Седло винта | 2 |
| 21 | 4300443 | Седло винта | 1 |
| 23 | 4189859 | Хомут трубки | 2 |
| 24 | J901265 | Болт | 1 |
| 25 | J950012 | Гайка | 1 |
| 26 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
