Каталог запчастей HITACHI
Гидромотор (ход) — HITACHI EX70LCK-5

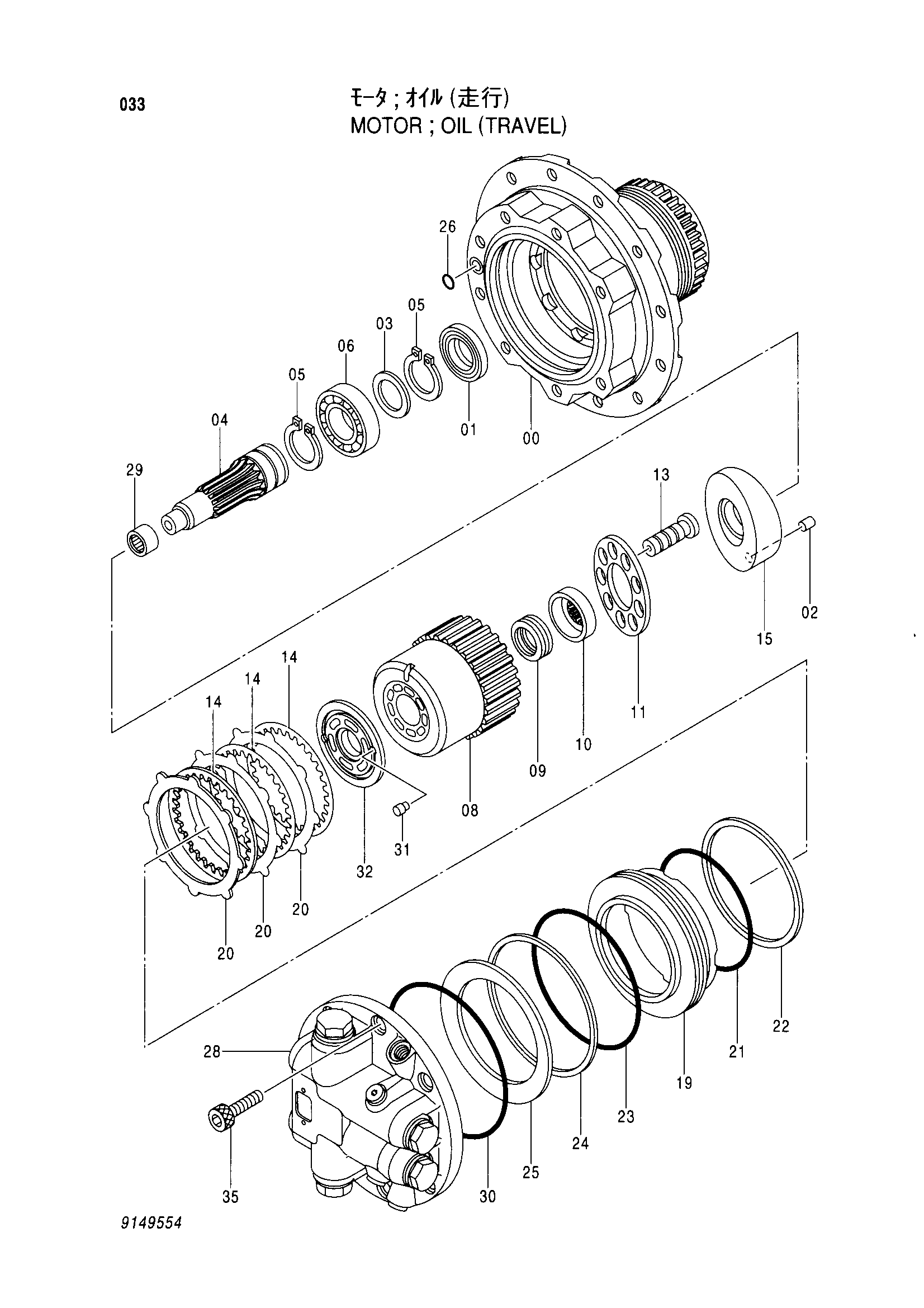

Заводская схема «Гидромотор (ход)» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| (9169433) замена: 9169433 | Гидромотор | 1 | |
| 9149554 замена: 9169433 | Гидромотор | 1 | |
| 00 | 1022191 | Корпус | 1 |
| 01 | 4364328 | Масляное уплотнение | 1 |
| 02 | 4212842 | Установочный штифт | 1 |
| 03 | 4377019 | Пластина | 1 |
| 04 | 3074981 | Вал | 1 |
| 05 | 962002 | Стопорное кольцо | 2 |
| 06 | 4002151 | Шариковый подшипник | 1 |
| 08 | 2038914 | Ротор | 1 |
| 09 | 4289874 | Тарельчатая пружина | 1 |
| 10 | 3065991 | Втулка | 1 |
| 11 | 3065989 замена: 3081727 | Фиксатор | 1 |
| 11 | 3081727 замена: 3065989 | Фиксатор | 1 |
| 13 | 8065475 | Поршень | 9 |
| 14 | 3076480 | Пластина фрикционный | 3 |
| 15 | 3074980 | Пластина свасх | 1 |
| 19 | 3074978 | Поршень | 1 |
| 20 | 3075729 | Пластина | 3 |
| 21 | 4058180 | Уплотнительное кольцо | 1 |
| 22 | 4364326 | Опорное кольцо | 1 |
| 23 | 4364322 | Уплотнительное кольцо | 1 |
| 24 | 4364327 | Опорное кольцо | 1 |
| 25 | 4364329 | Тарельчатая пружина | 1 |
| 26 | 4506415 | Уплотнительное кольцо | 1 |
| 28 | (9164298) замена: 9164298 | Гидромотор | 1 |
| 28 | 9149898 замена: 9164298 | Тормозной клапан | 1 |
| 29 | 4364330 | Игольчатый подшипник | 1 |
| 30 | 4364323 | Уплотнительное кольцо | 1 |
| 31 | 4271350 | Установочный штифт | 2 |
| 32 | 3065986 | Пластина клапан | 1 |
| 35 | M341432 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
