Пилотный трубопроводы (4) — HITACHI EX70LCK-5

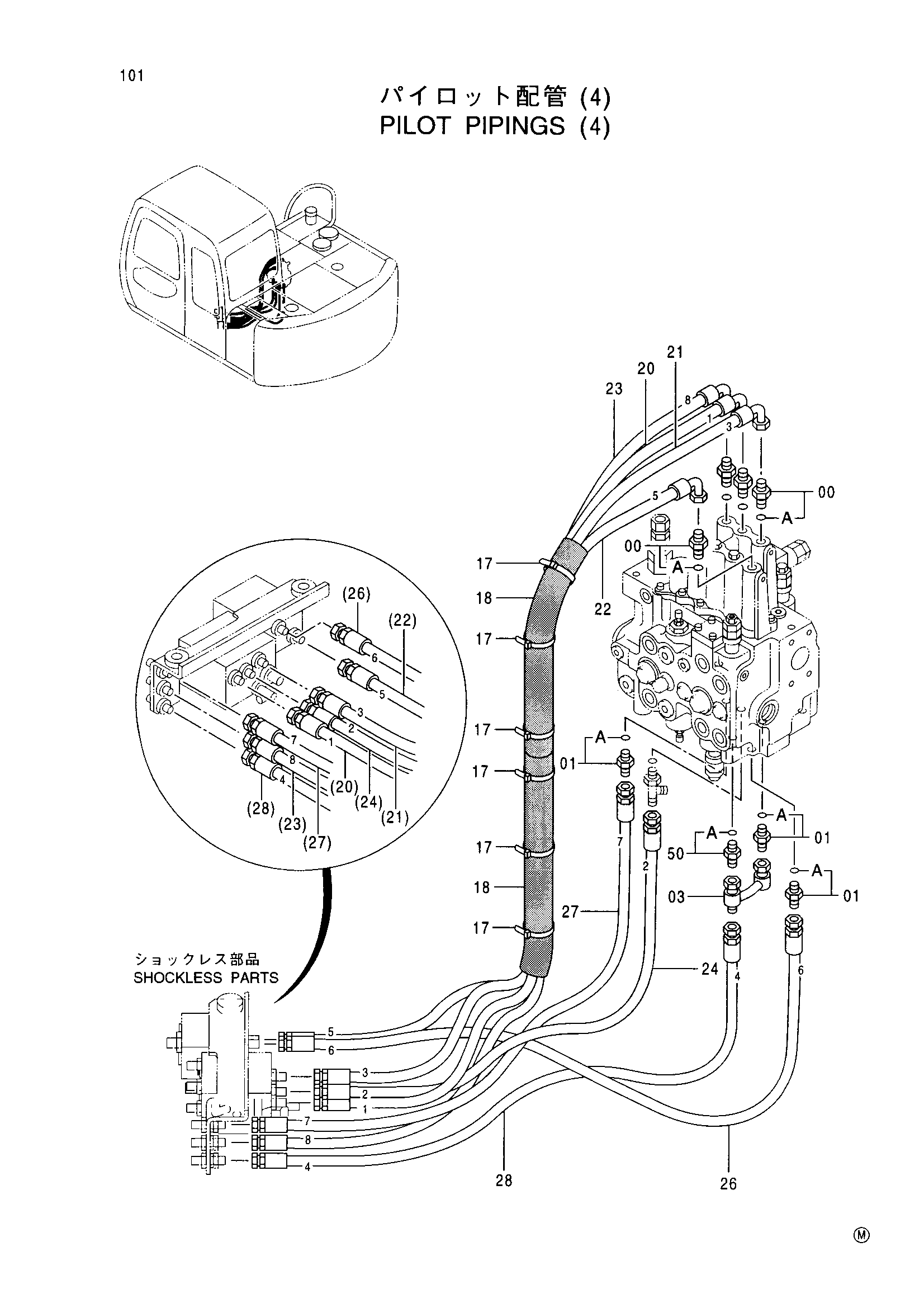

Заводская схема «Пилотный трубопроводы (4)» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4255792 | Адаптер | 4 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4200465 | Адаптер | 3 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 9747178 | Трубка | 1 |
| 17 | 4055312 | Ленточный зажим | 6 |
| 18 | 4167524 | Резиновая втулка | 2 |
| 20 | 4388014 | Пластиковый шланг (1) | 1 |
| 21 | 4388016 | Пластиковый шланг (3) | 1 |
| 22 | 4351202 | Пластиковый шланг (5) | 1 |
| 23 | 4388020 | Пластиковый шланг (8) | 1 |
| 24 | 4388015 | Пластиковый шланг (2) | 1 |
| 26 | 4389118 | Пластиковый шланг (6) | 1 |
| 27 | 4388019 | Пластиковый шланг (7) | 1 |
| 28 | 4393008 | Пластиковый шланг (4) | 1 |
| 50 | 4200465 | Адаптер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
