Гидробак [хг-тйпе] — HITACHI EX70LCK-5

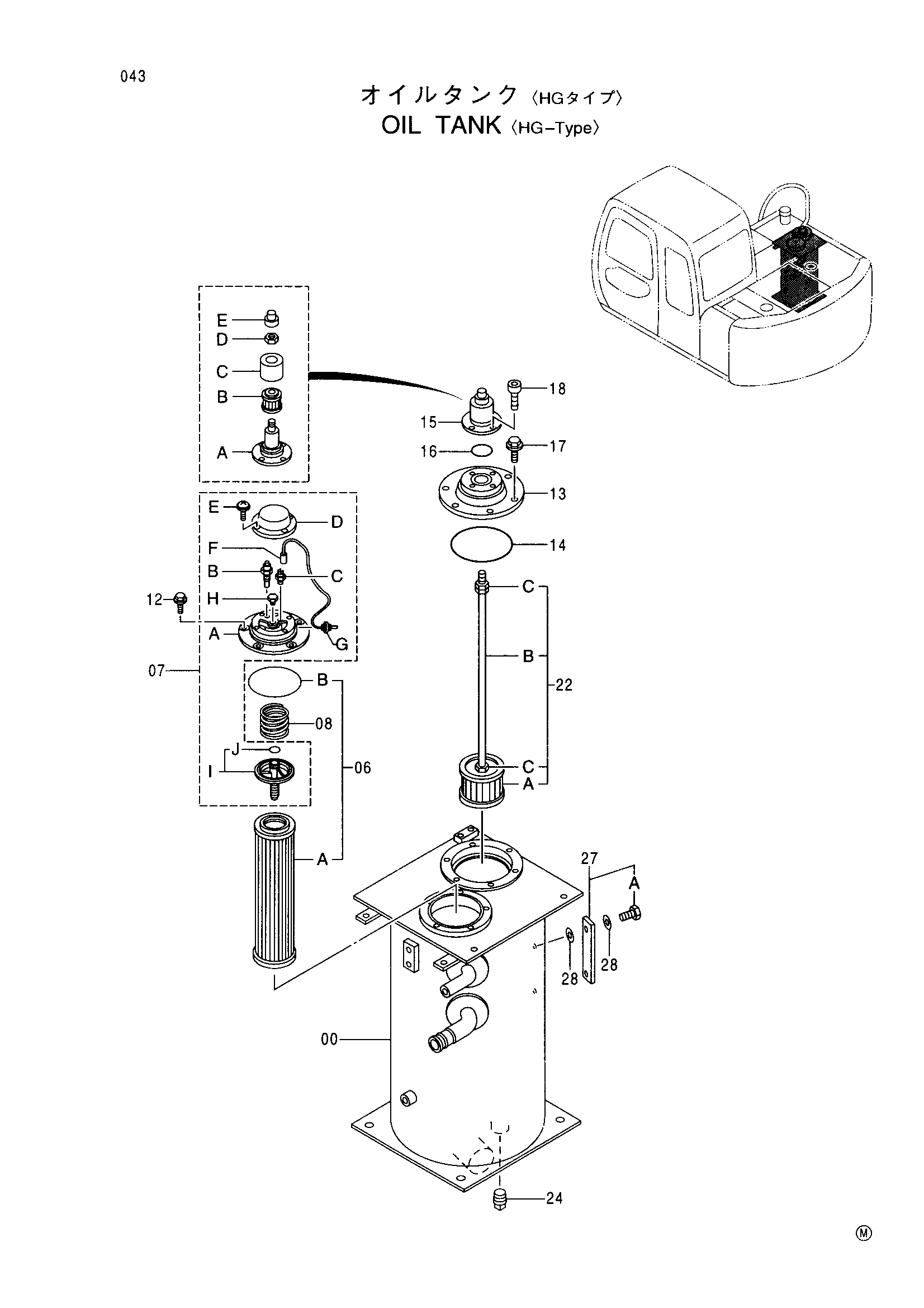

Заводская схема «Гидробак [хг-тйпе]» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидробак [хг-тйпе] HITACHI EX70LCK-5](/catalog-drawings/59/599a4683-4b92-469e-b411-39bd4c9a1597.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6016031 | Гидробак | 1 |
| 06 | 4350122 | Элемент фильтр в сборе | 1 |
| 06A | 4332711 | Фильтрующий элемент | 1 |
| 06B | A810145 | Уплотнительное кольцо | 1 |
| 07 | 4332705 | Крышка в сборе | 1 |
| 07A | 4314248 | Крышка | 1 |
| 07B | 4305119 | Индикатор | 1 |
| 07C | 4314249 | Термостат | 1 |
| 07D | 4314247 | Колпачок | 1 |
| 07E | J450408 | Винт с шайбой | 1 |
| 07F | 4270568 | Провод | 1 |
| 07G | 4270569 | Адаптер | 1 |
| 07H | 4270657 | Пробка | 1 |
| 07I | 4332720 | Предохранительный клапан | 1 |
| 07J | 955655 | Уплотнительное кольцо | 1 |
| 08 | 4314277 | Пружина | 1 |
| 12 | J011020 | Болт с шайбой | 5 |
| 13 | 8066863 | Крышка | 1 |
| 14 | A810160 | Уплотнительное кольцо | 1 |
| 15 | 4334587 | Сапун | 1 |
| 15A | 4371822 | Корпус | 1 |
| 15B | 4371823 | Элемент | 1 |
| 15C | 4371824 | Крышка | 1 |
| 15D | 4371825 | Гайка | 1 |
| 15E | 4371826 | Колпачок | 1 |
| 16 | A810060 | Уплотнительное кольцо | 1 |
| 17 | J011025 | Болт с шайбой | 6 |
| 18 | J780616 | Болт с внутренним шестигранником | 4 |
| 22 | 4373929 | Всасывающий фильтр | 1 |
| 22A | 4396602 | Сетчатый фильтр | 1 |
| 22B | 4396619 | Шток | 1 |
| 22C | J950010 | Гайка | 3 |
| 24 | 94-2026 | Пробка | 1 |
| 27 | 8053499 | Указатель уровня | 1 |
| 27A | 4100967 | Болт | 2 |
| 28 | 449558 | Уплотнительная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
