Ковш (0.24)<JIS94>(25S тип) — HITACHI EX70LCK-5

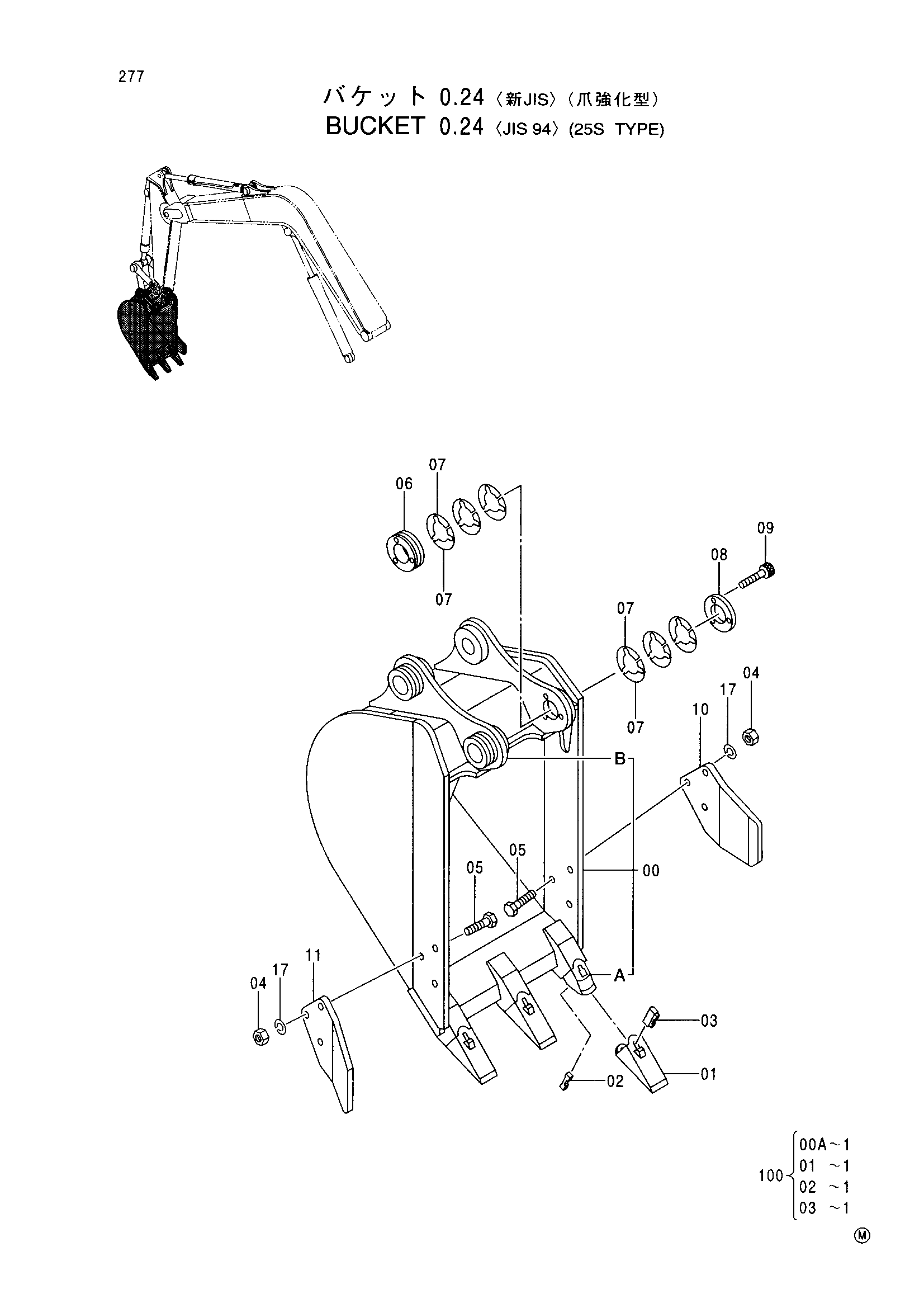

Заводская схема «Ковш (0.24)<JIS94>(25S тип)» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9166472 | Ковш в сборе | 1 | |
| 00 | 8070720 | Ковш | 1 |
| 00A | 4047569 | Адаптер зуба | 3 |
| 00B | 4197030 | Ограничитель | 2 |
| 01 | 973347 | Коронка зуба | 3 |
| 02 | 963229 | Стопорный палец | 3 |
| 03 | 963227 | Резиновый палец блокировка | 3 |
| 04 | J953020 | Гайка | 6 |
| 05 | 4392700 | Болт | 6 |
| 06 | 4377388 | Бобышка | 1 |
| 07 | 4374410 | Регулировочная шайба | 12 |
| 08 | 4374408 | Пластина | 1 |
| 09 | M341050 | Болт с внутренним шестигранником | 3 |
| 10 | 3053595 | Боковой резец | 1 |
| 11 | 3053596 | Боковой резец | 1 |
| 17 | A590920 | Пружинная шайба | 6 |
| 100 | 9168695 | Комплект наконечник | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
