Основной трубопроводы для гидромолот и гидроножницы <без отвал> — HITACHI EX70LCK-5

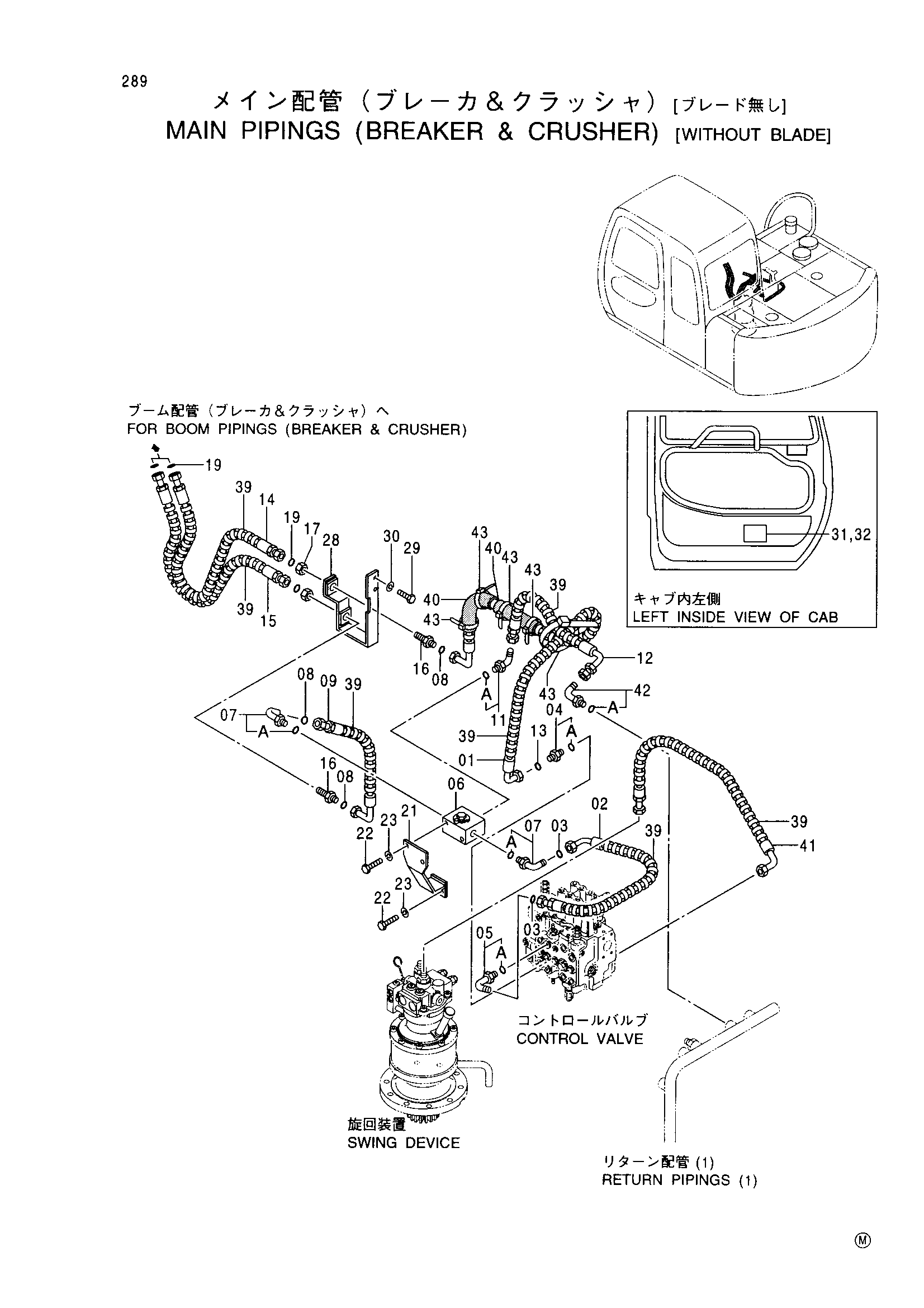

Заводская схема «Основной трубопроводы для гидромолот и гидроножницы <без отвал>» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4307327 | Шланг | 1 |
| 02 | 4224455 | Шланг | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 2 |
| 04 | 4197531 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4202404 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4261540 | Клапан | 1 |
| 07 | 4202113 | Угловой штуцер | 2 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 3 |
| 09 | 4304714 | Шланг | 1 |
| 11 | 4169596 | Угловой штуцер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4334305 | Шланг | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 1 |
| 14 | 4197700 | Шланг | 1 |
| 15 | 4235231 | Шланг | 1 |
| 16 | 4257877 | Адаптер | 2 |
| 17 | 4257876 | Гайка | 2 |
| 19 | 4187308 | Уплотнительное кольцо | 4 |
| 21 | 9732452 | Кронштейн | 1 |
| 22 | J901025 | Болт | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
| 28 | 9739052 | Кронштейн | 1 |
| 29 | J901430 | Болт | 2 |
| 30 | A590914 | Пружинная шайба | 2 |
| 31 | 4245076 | Информационная табличка | 1 |
| 32 | 4245758 | Информационная табличка | 1 |
| 39 | 4327294 | Защитный кожух | 10 |
| 40 | 4219918 | Резиновая втулка | 2 |
| 41 | 4251920 | Шланг | 1 |
| 42 | 4065118 | Угловой штуцер | 1 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 43 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
