Пилотный трубопроводы (1) — HITACHI EX70LCK-5

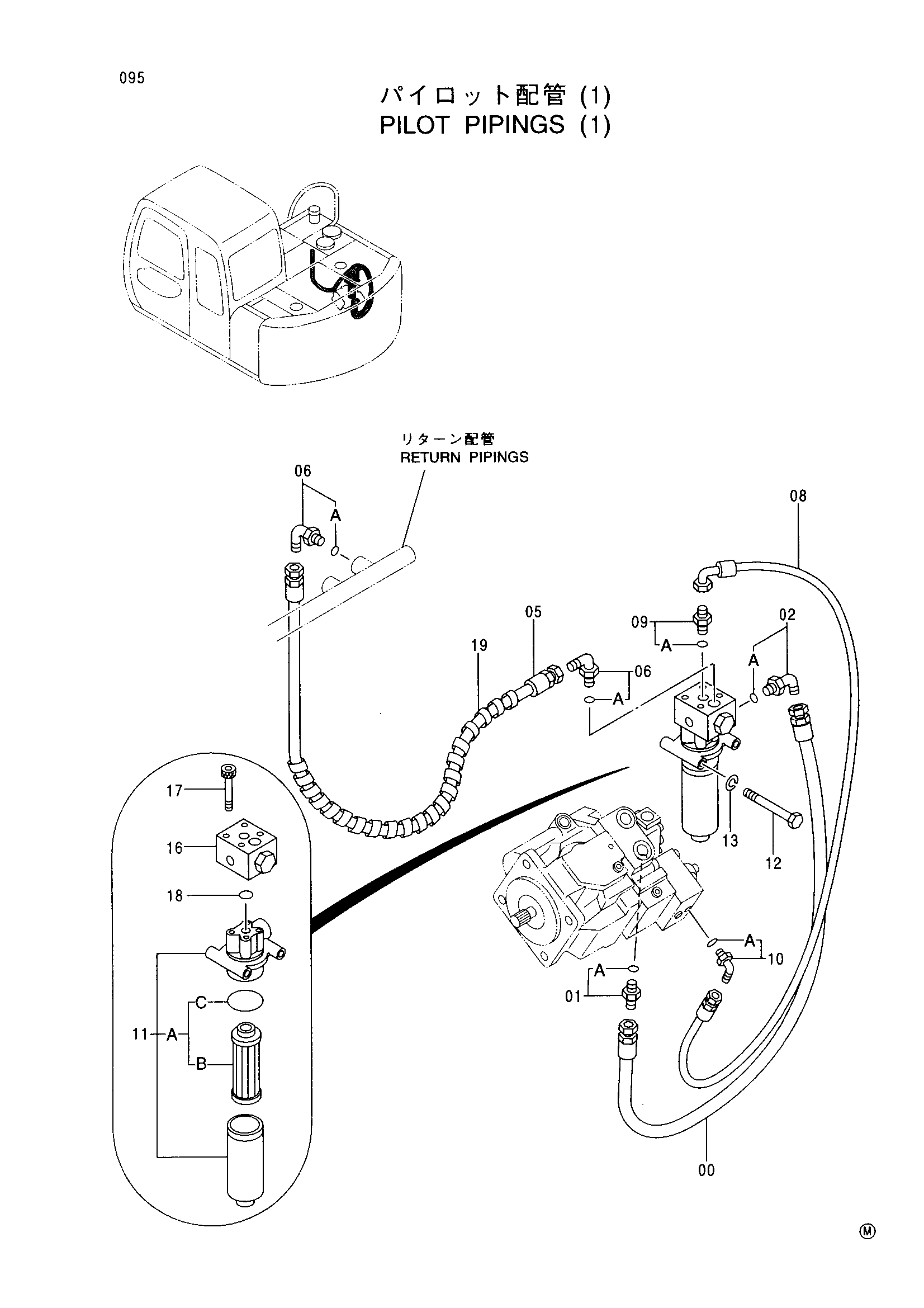

Заводская схема «Пилотный трубопроводы (1)» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4374024 | Шланг | 1 |
| 01 | 4210361 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4154672 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4374026 | Шланг | 1 |
| 06 | 4200471 | Угловой штуцер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4374025 | Шланг | 1 |
| 09 | 4200465 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4154670 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4330227 | Масляный фильтр | 1 |
| 11A | 4370435 | Фильтрующий элемент | 1 |
| 11B | 4191301 | Фильтрующий элемент | 1 |
| 11C | A811060 | Уплотнительное кольцо | 1 |
| 12 | J901004 | Болт | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 16 | 4351142 | Предохранительный клапан | 1 |
| 17 | J780865 | Болт с внутренним шестигранником | 4 |
| 18 | 4506416 | Уплотнительное кольцо | 1 |
| 19 | 4133527 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
