Машина отопитель (3000 cal) — HITACHI EX70LCK-5

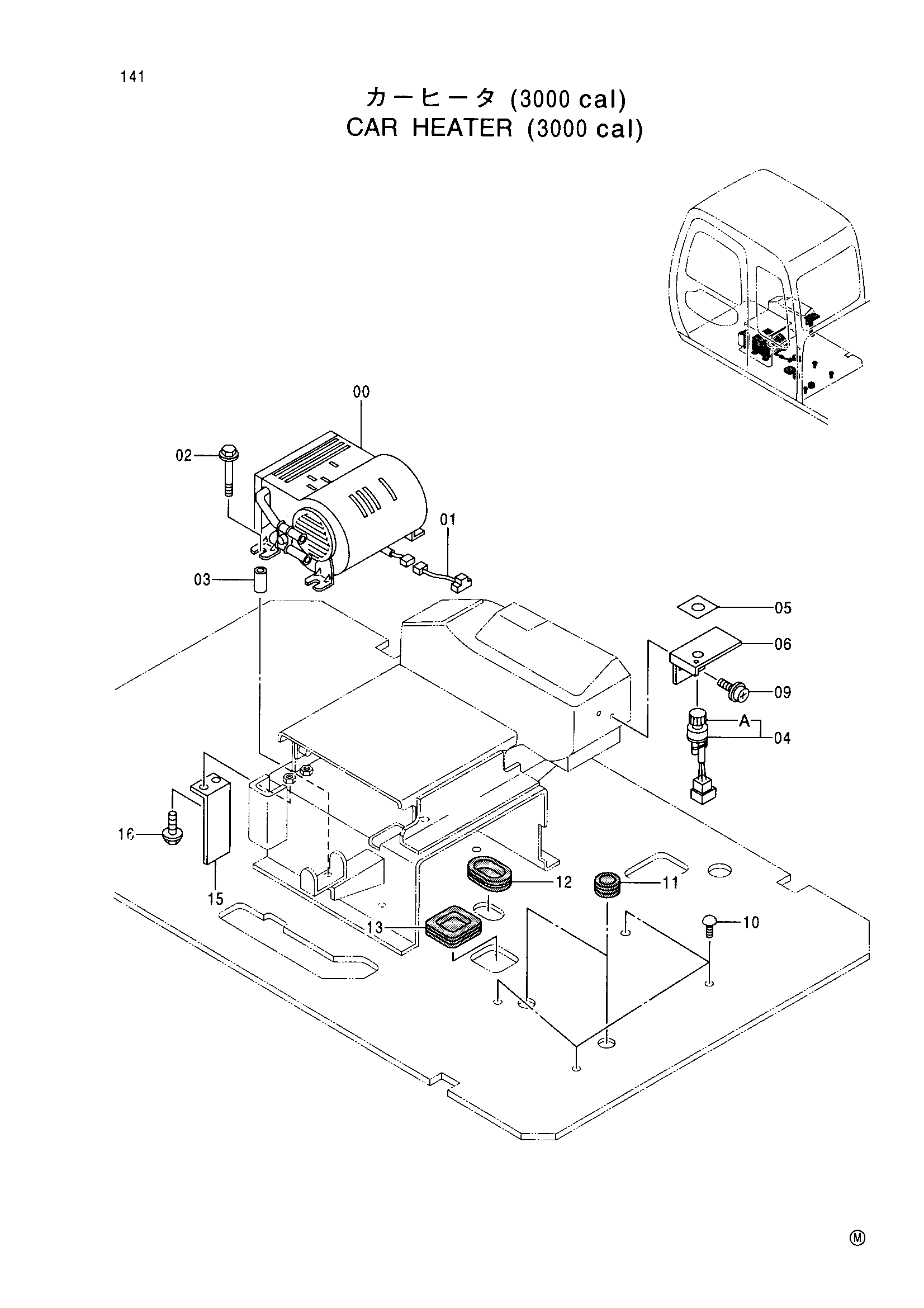

Заводская схема «Машина отопитель (3000 cal)» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4300682 | Отопитель | 1 |
| 01 | 4395728 | Жгут проводов | 1 |
| 02 | J021055 | Болт с шайбой | 4 |
| 03 | 4375418 | Проставка | 4 |
| 04 | 4184397 | Выключатель | 1 |
| 04A | 4268750 | Ручка | 1 |
| 05 | 4393103 | Информационная табличка | 1 |
| 06 | 3077032 | Кронштейн | 1 |
| 09 | J680616 | Винт с шайбой | 2 |
| 10 | 4280359 | Зажим | 4 |
| 11 | 4205084 | Резиновая втулка | 2 |
| 12 | 4276794 | Резиновая втулка | 1 |
| 13 | 4361119 | Резиновая втулка | 1 |
| 15 | 3078606 | Крышка | 1 |
| 16 | J010616 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
