Стрела трубопроводы (гидромолот и гидроножницы)[хг-тйпе] — HITACHI EX70LCK-5
Заводская схема «Стрела трубопроводы (гидромолот и гидроножницы)[хг-тйпе]» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

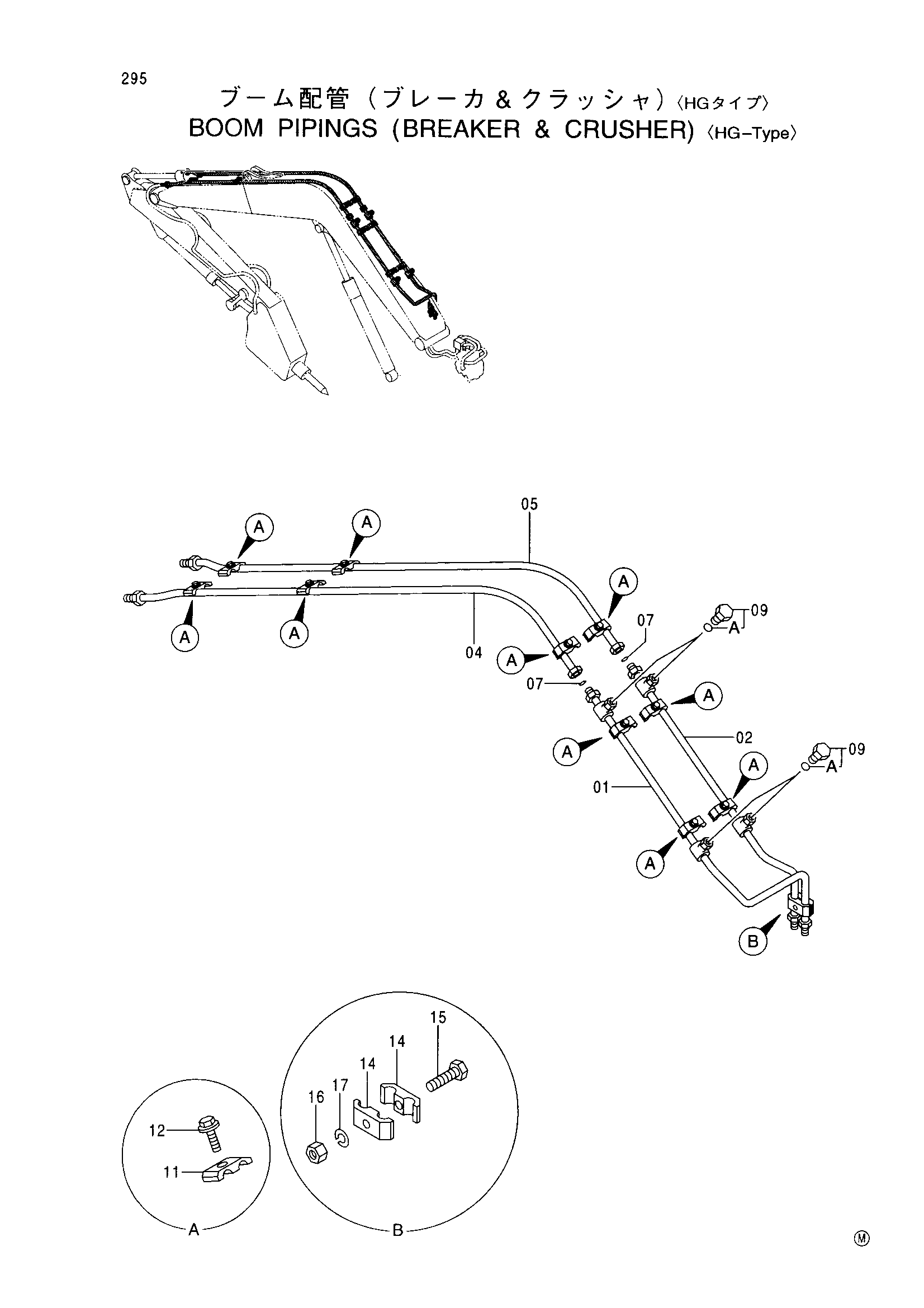

![Схема Стрела трубопроводы (гидромолот и гидроножницы)[хг-тйпе] HITACHI EX70LCK-5](/catalog-drawings/c3/c3cf48e2-5ce3-4728-904b-f583be0433db.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9743019 | Трубка | 1 |
| 02 | 9743018 | Трубка | 1 |
| 04 | 8061776 | Трубка | 1 |
| 05 | 8061775 | Трубка | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 2 |
| 09 | 4174542 | Пробка | 4 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4141806 | Хомут трубки | 10 |
| 12 | J011260 | Болт с шайбой | 10 |
| 14 | 4189859 | Хомут трубки | 2 |
| 15 | J901265 | Болт | 1 |
| 16 | J950012 | Гайка | 1 |
| 17 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
