Отвал трубопроводы (верхняя платформа) — HITACHI EX70LCK-5

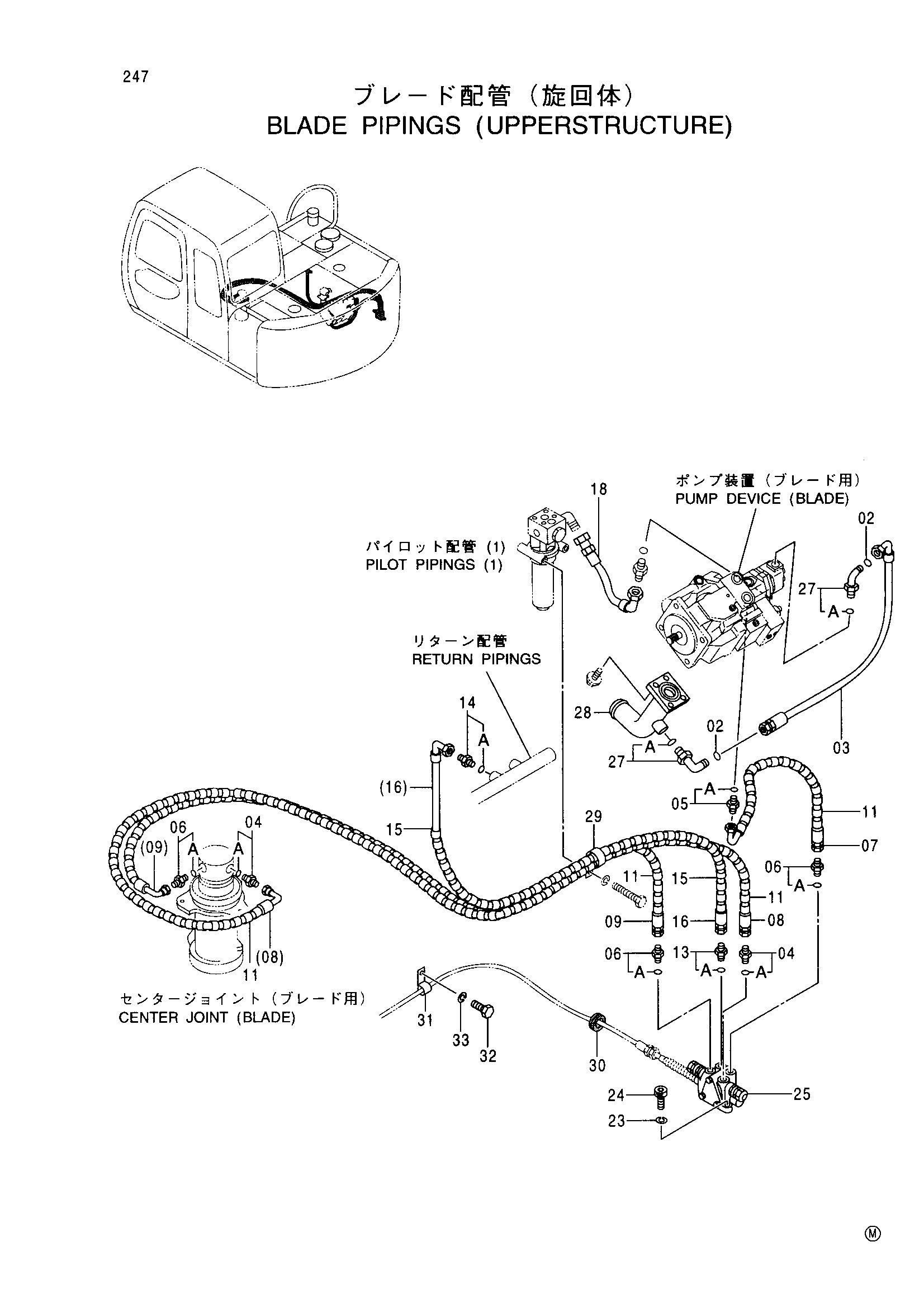

Заводская схема «Отвал трубопроводы (верхняя платформа)» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4187308 | Уплотнительное кольцо | 2 |
| 03 | 4203162 | Шланг | 1 |
| 04 | 4221290 | Адаптер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4200469 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4200466 | Адаптер | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4295824 | Шланг | 1 |
| 08 | 4396105 | Шланг | 1 |
| 09 | 4295825 | Шланг | 1 |
| 11 | 4044420 | Защитный кожух | 11 |
| 13 | 4210361 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4279302 | Адаптер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4044420 | Защитный кожух | 2 |
| 16 | 4306890 | Шланг | 1 |
| 18 | 4392855 | Шланг | 1 |
| 23 | A590910 | Пружинная шайба | 3 |
| 24 | M341030 | Болт с внутренним шестигранником | 3 |
| 25 | 4350437 | Гидрораспределитель | 1 |
| 27 | 4157562 | Угловой штуцер | 2 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 7033206 | Трубопроводы всасывание | 1 |
| 29 | 4193848 | Зажим | 1 |
| 30 | 4184582 | Резиновая втулка | 1 |
| 31 | 4190261 | Зажим | 1 |
| 32 | J901020 | Болт | 1 |
| 33 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
