Кабина (1)[б-тйпе] — HITACHI EX70LCK-5

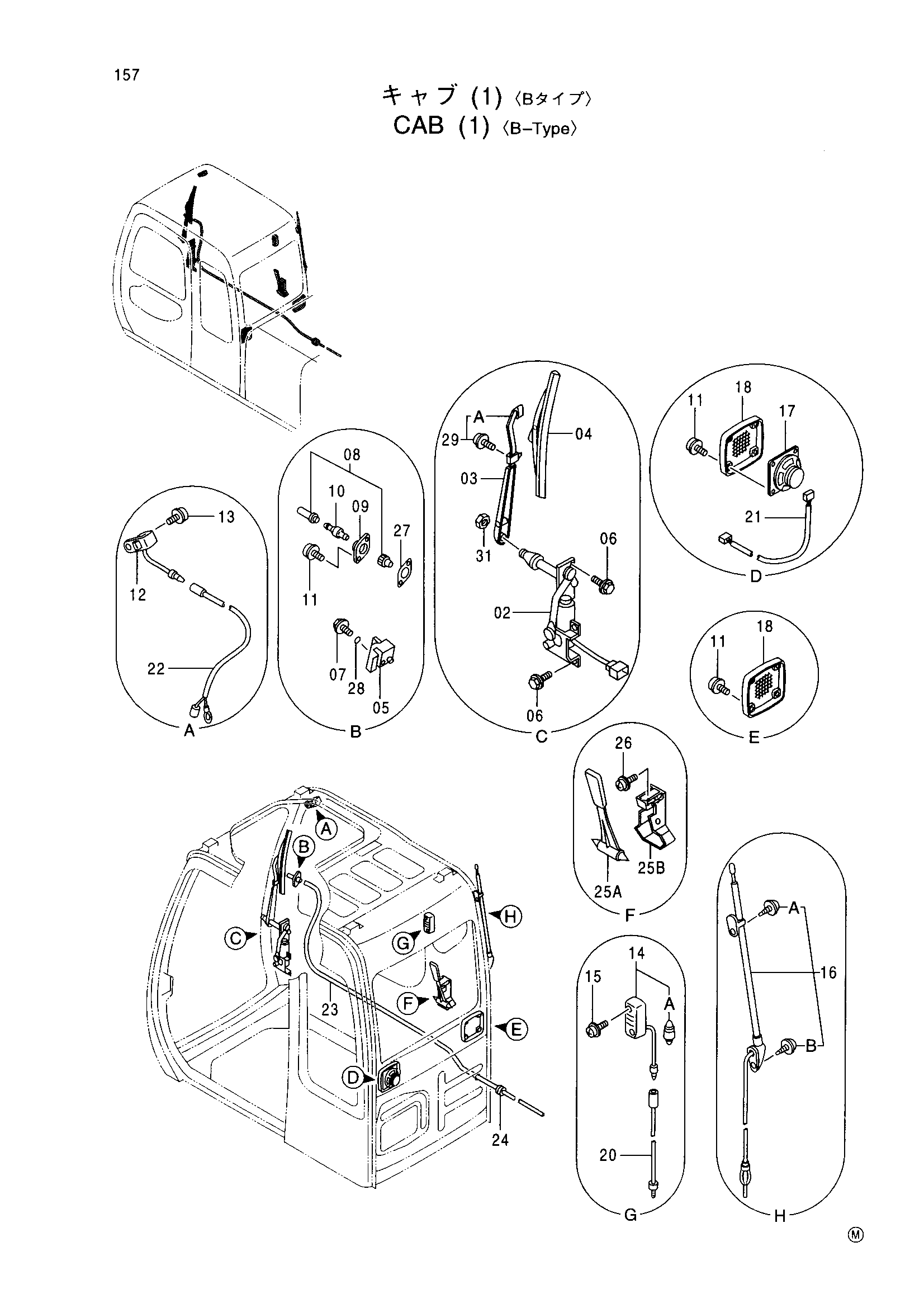

Заводская схема «Кабина (1)[б-тйпе]» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Кабина (1)[б-тйпе] HITACHI EX70LCK-5](/catalog-drawings/ca/ca792cbc-c9fe-4c3e-9098-d61a3fb7b7b1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4369540 | Мотор стеклоочистителя | 1 |
| 03 | 4369541 | Рычаг стеклоочистителя | 1 |
| 04 | 4369542 | Щётка стеклоочистителя | 1 |
| 05 | 4369543 | Випер-станд | 1 |
| 06 | J020816 | Болт с шайбой | 5 |
| 07 | 4372218 | Болт с шайбой | 1 |
| 08 | 4367485 | Форсунка | 1 |
| 09 | 4367486 | Адаптер | 1 |
| 10 | 4367481 | Обратный клапан | 1 |
| 11 | 4372608 | Винт с шайбой | 10 |
| 12 | 4369545 | Выключатель концевой | 1 |
| 13 | J460510 | Винт с шайбой | 1 |
| 14 | 4187082 | Плафон кабины | 1 |
| 14A | 4187083 | Лампа | 1 |
| 15 | J460514 | Винт с шайбой | 2 |
| 16 | 4280527 | Антенна | 1 |
| 16A | 4210412 | Винт | 1 |
| 16B | 4210413 | Винт | 1 |
| 17 | 4361302 | Динамик | 1 |
| 18 | 4364504 | Спеакер решётка | 2 |
| 20 | 4369546 | Жгут проводов | 1 |
| 21 | 4369547 | Жгут проводов | 1 |
| 22 | 4369548 | Жгут проводов | 1 |
| 23 | 4369549 | Шланг | 1 |
| 24 | 4287903 | Резиновая втулка | 2 |
| 25A | 4362700 | Молоток | 1 |
| 25B | 2038764 | Кронштейн | 1 |
| 26 | J460516 | Винт с шайбой | 2 |
| 27 | 4369544 | Манжета | 1 |
| 28 | 4092111 | Уплотнительное кольцо | 1 |
| 29 | 4370903 | Арм-стоппер | 1 |
| 29A | 4382863 | Винт с шайбой | 2 |
| 31 | M500807 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
