Передний трубопроводы [хг-тйпе] — HITACHI EX70LCK-5

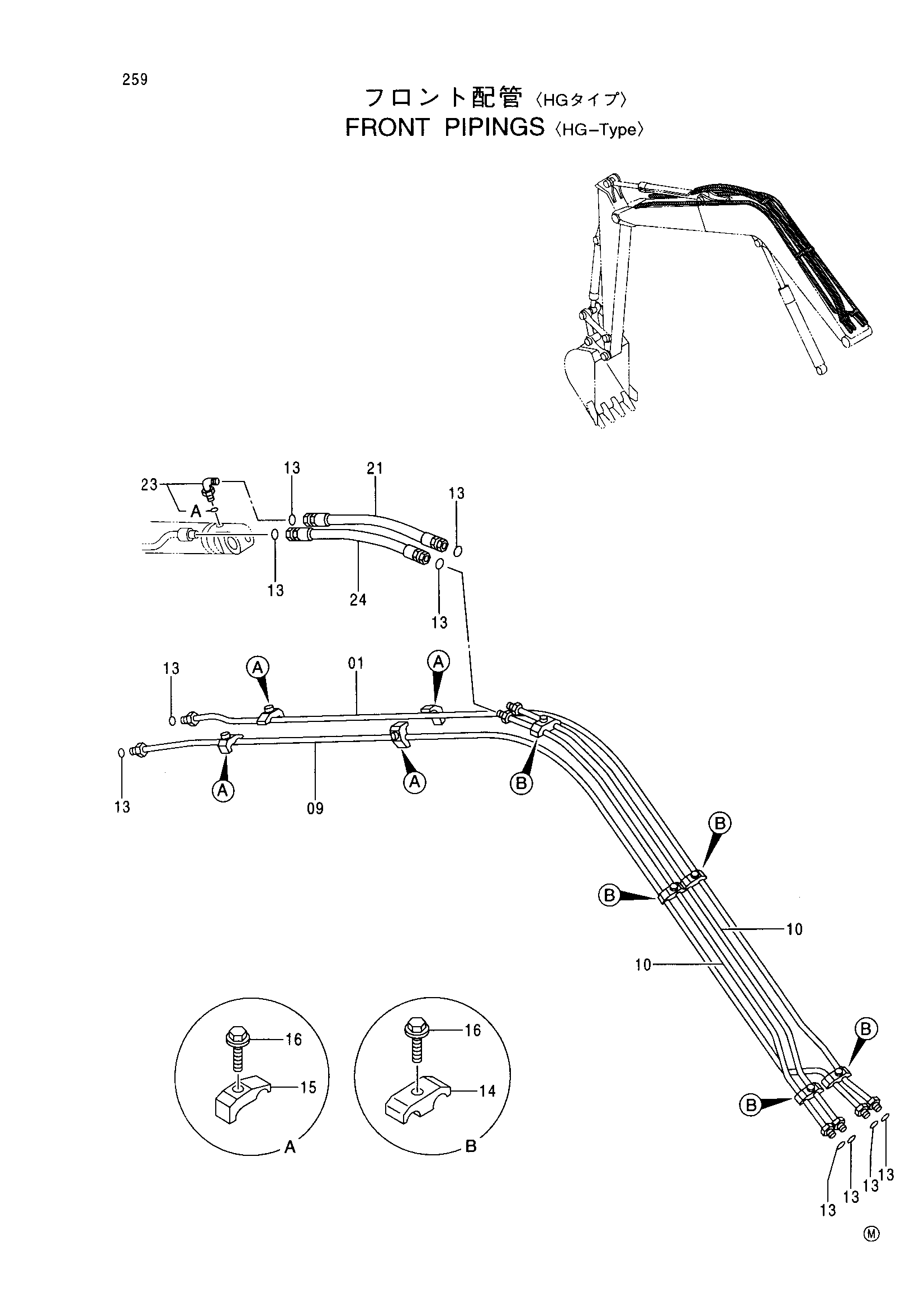

Заводская схема «Передний трубопроводы [хг-тйпе]» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8061771	Трубка	1
09	8061772	Трубка	1
10	8061774	Трубка	2
13	4138938	Уплотнительное кольцо	10
14	4189858	Хомут трубки	5
15	4190125	Хомут трубки	4
16	J011250	Болт с шайбой	9
21	4294616	Шланг	1
23	4200580	Угловой штуцер	1
23A	4506418	Уплотнительное кольцо	1
24	4388835	Шланг	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
