Облицовка (4) — HITACHI EX70LCK-5

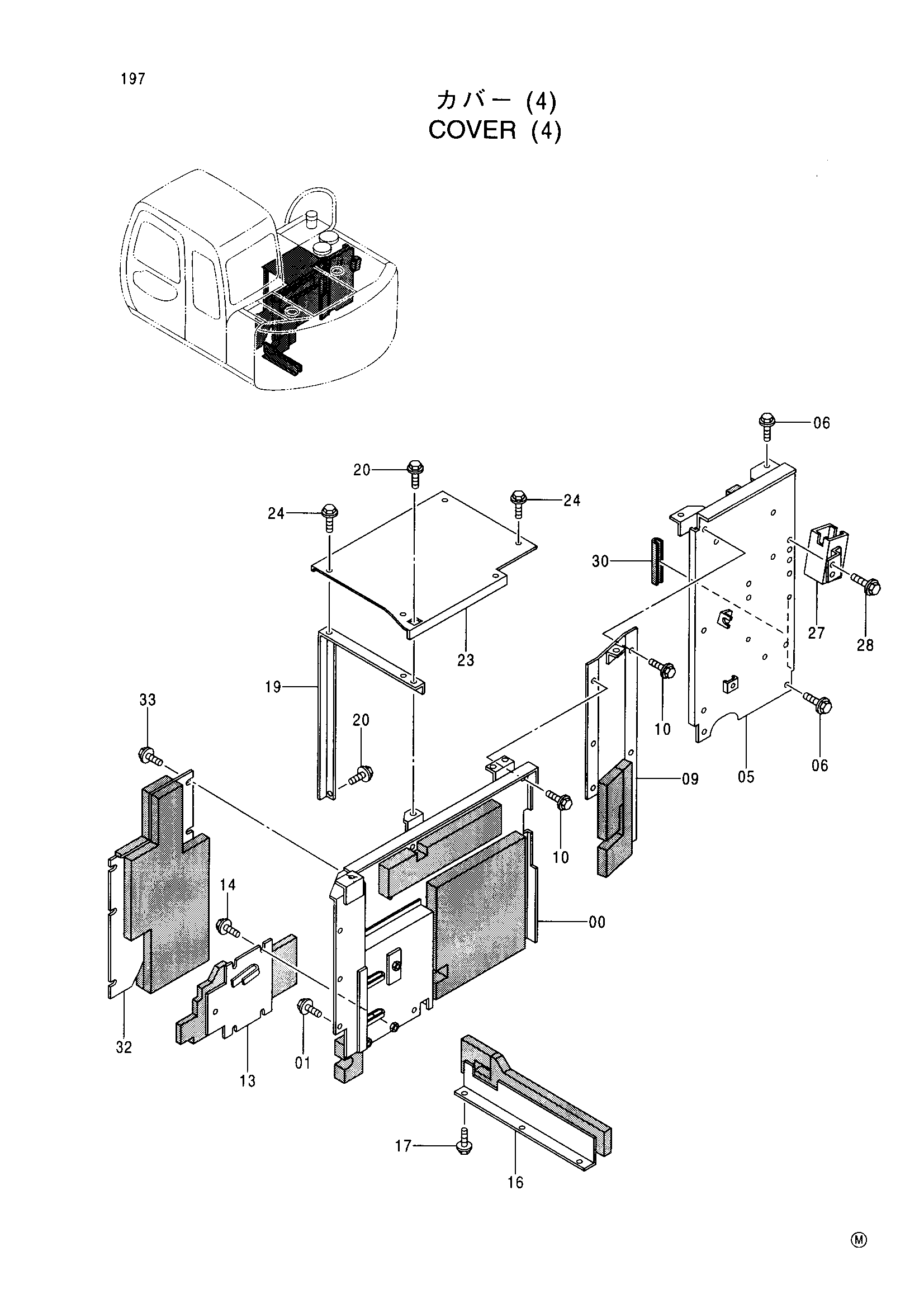

Заводская схема «Облицовка (4)» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7032060 | Крышка | 1 |
| 01 | J031025 | Болт с шайбой | 5 |
| 05 | 7032061 | Крышка | 1 |
| 06 | J031025 | Болт с шайбой | 4 |
| 09 | 8066733 | Крышка | 1 |
| 10 | J031025 | Болт с шайбой | 6 |
| 13 | 9747048 | Крышка | 1 |
| 14 | J031025 | Болт с шайбой | 4 |
| 16 | 8066732 | Крышка | 1 |
| 17 | J021025 | Болт с шайбой | 3 |
| 19 | 8066731 | Опора | 1 |
| 20 | J021025 | Болт с шайбой | 2 |
| 23 | 8066837 | Крышка | 1 |
| 24 | J031030 | Болт с шайбой | 5 |
| 27 | 8069082 | Держатель | 1 |
| 28 | J021025 | Болт с шайбой | 2 |
| 30 | 4346355 | Амортизатор | 1 |
| 32 | 8070585 | Крышка | 1 |
| 33 | J031025 | Болт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
