Рама — HITACHI EX70LCK-5

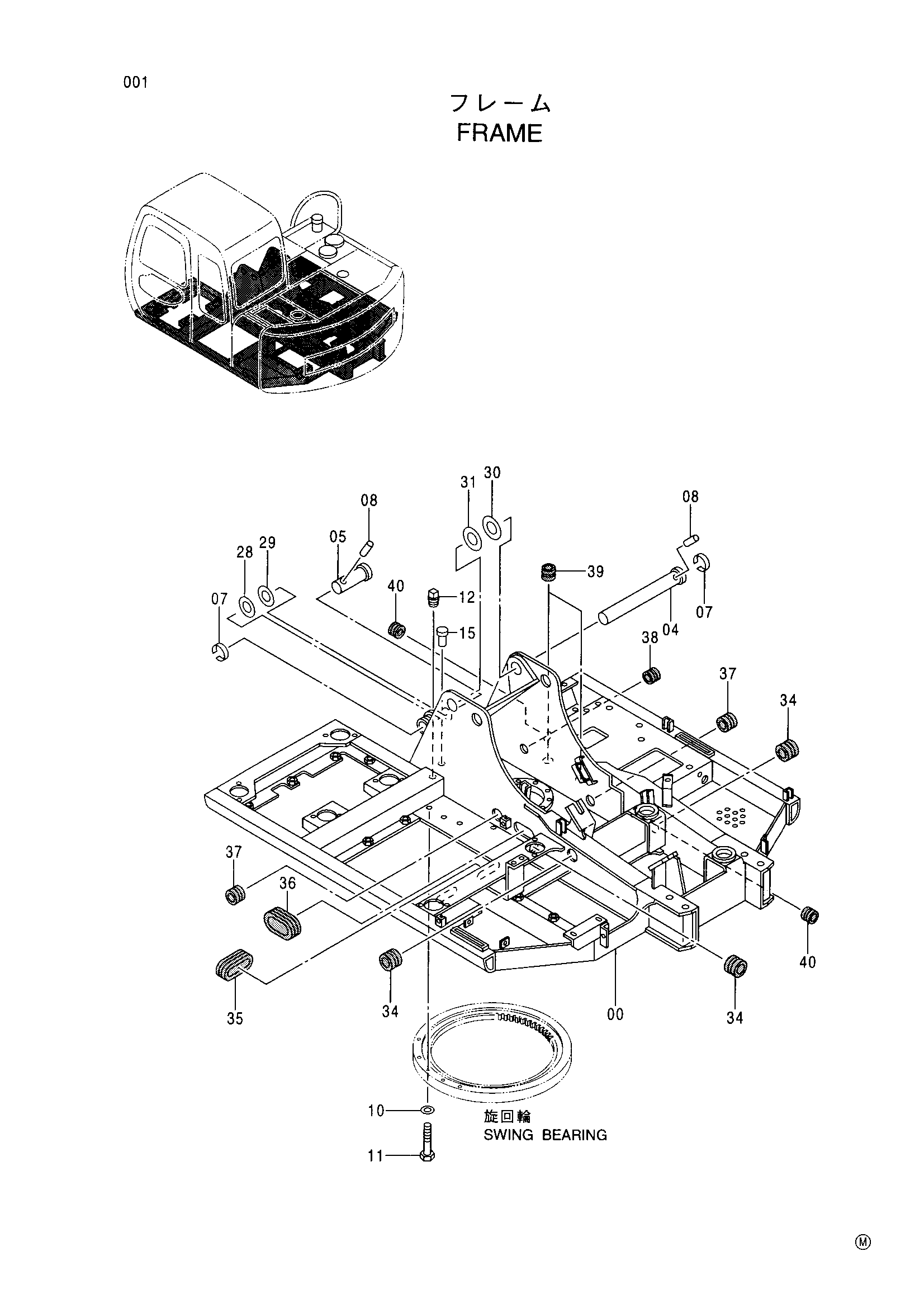

Заводская схема «Рама» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6016974 | Рама основной | 1 |
| 04 | 3043504 | Палец | 1 |
| 05 | 3076941 | Палец | 1 |
| 07 | 4065688 | Кольцо | 2 |
| 08 | 4065689 | Палец | 2 |
| 10 | J222016 | Шайба | 22 |
| 11 | J921685 | Болт | 22 |
| 12 | J75214 | Пробка | 1 |
| 15 | 4387568 | Установочный штифт | 3 |
| 28 | 4374459 | Упорная пластина 1.0 | 2 |
| 29 | 4374437 | Упорная пластина 2.0 | 1 |
| 30 | 4394384 | Упорная пластина 1.0 | 2 |
| 31 | 4394385 | Упорная пластина 2.0 | 1 |
| 34 | 4509404 | Резиновая втулка | 3 |
| 35 | 4293794 | Резиновая втулка | 1 |
| 36 | 4293803 | Резиновая втулка | 1 |
| 37 | 4201749 | Резиновая втулка | 2 |
| 38 | 4210661 | Резиновая втулка | 1 |
| 39 | 4184582 | Резиновая втулка | 2 |
| 40 | 4388054 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
