OKD общий трубопроводы — HITACHI EX70LCK-5

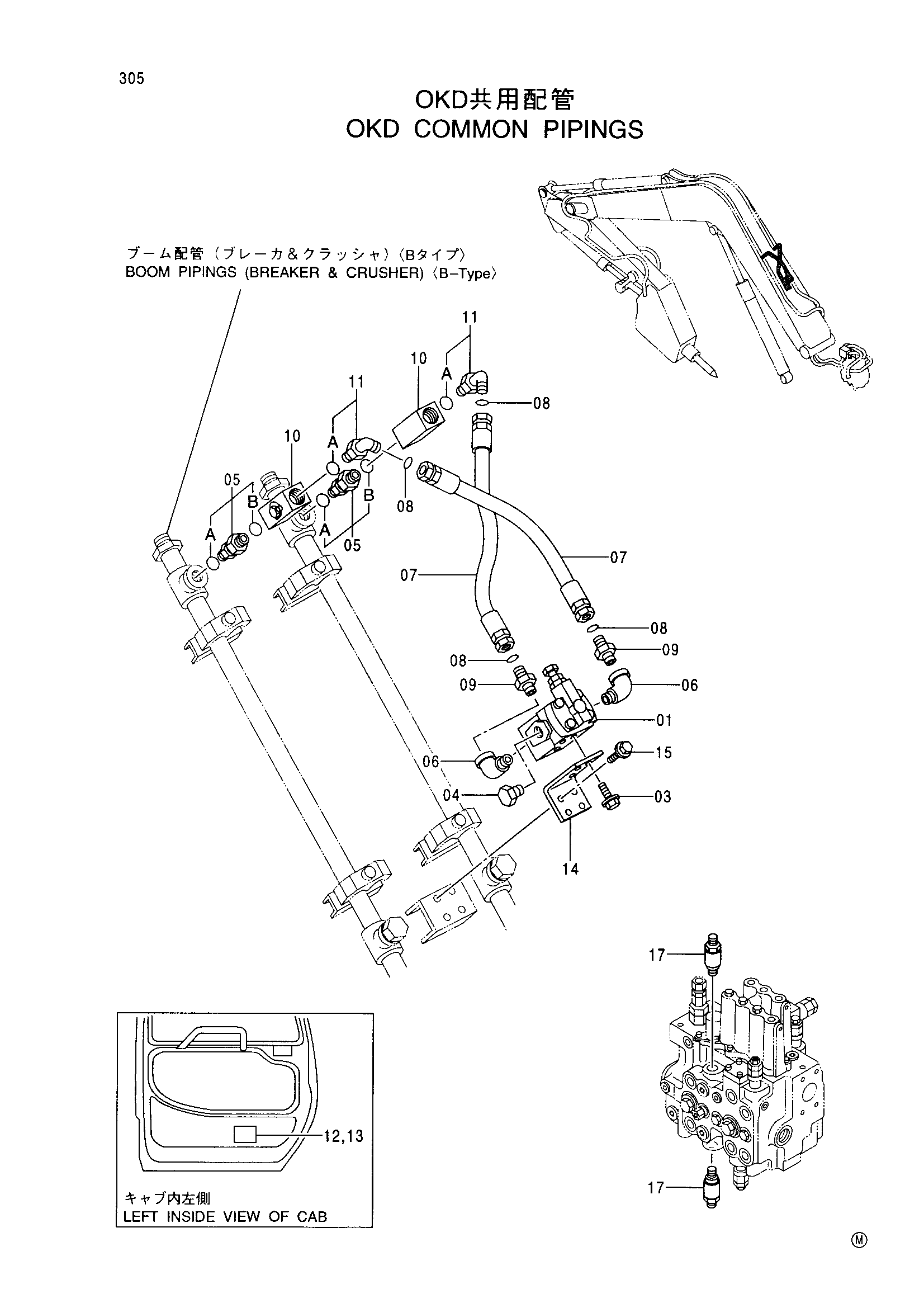

Заводская схема «OKD общий трубопроводы» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4216291 | Предохранительный клапан | 1 |
| 03 | J010825 | Болт с шайбой | 3 |
| 04 | 94-2013 | Пробка | 1 |
| 05 | 4291797 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 05B | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 94-0632 | Угловой штуцер | 2 |
| 07 | 4241360 | Шланг | 2 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4217134 | Адаптер | 2 |
| 10 | 4287720 | Запорный клапан | 2 |
| 11 | 4202113 | Угловой штуцер | 2 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4301979 | Информационная табличка | 1 |
| 13 | 4301977 | Информационная табличка | 1 |
| 14 | 4300444 | Кронштейн | 1 |
| 15 | J021225 | Болт с шайбой | 4 |
| 17 | 4394262 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
