Трансмиссия — HITACHI EX70LCK-5

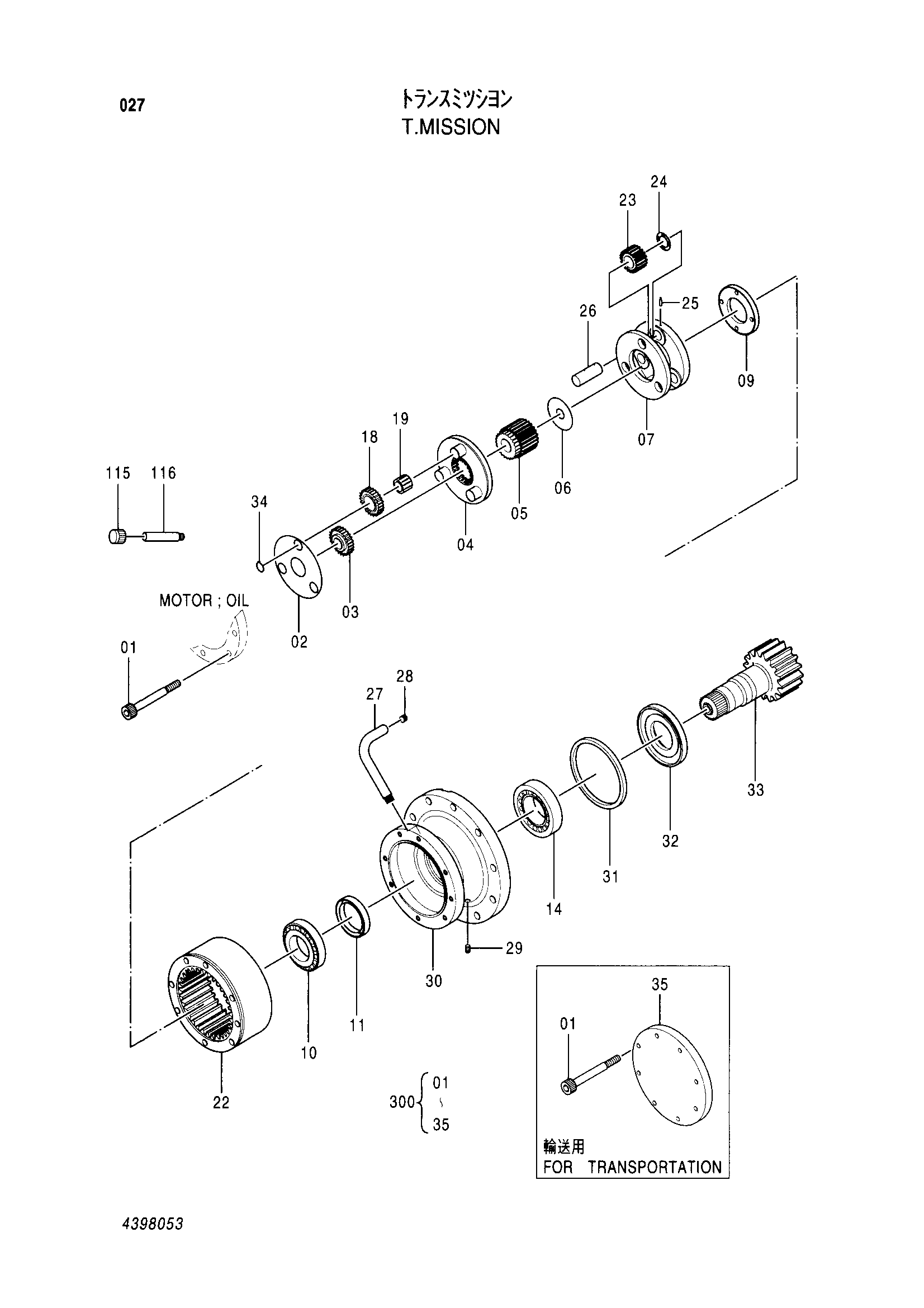

Заводская схема «Трансмиссия» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4398053 | Трансмиссия | 1 | |
| 01 | M341403 | Болт с внутренним шестигранником | 8 |
| 02 | 4397235 | Пластина | 1 |
| 03 | 4397236 | Солнечная шестерня | 1 |
| 04 | 4397246 | Водило | 1 |
| 05 | 4397237 | Солнечная шестерня | 1 |
| 06 | 4397238 | Упорная пластина | 1 |
| 07 | 4397239 | Водило | 1 |
| 09 | 4397240 | Гайка | 1 |
| 10 | 4397241 | Роликовый подшипник | 1 |
| 11 | 4395197 | Масляное уплотнение | 1 |
| 14 | 4397242 | Роликовый подшипник | 1 |
| 18 | 4397244 | Планетарная шестерня | 3 |
| 19 | 4397245 | Игольчатый подшипник | 3 |
| 22 | 4397247 | Коронная шестерня | 1 |
| 23 | 4397248 | Планетарная шестерня | 3 |
| 24 | 4267081 | Упорная пластина | 3 |
| 25 | 4134502 | Пружинный штифт | 3 |
| 26 | 4397249 | Палец | 3 |
| 27 | 4397250 | Трубка дренажный | 1 |
| 28 | 94-2012 | Пробка | 1 |
| 29 | 94-2010 | Пробка | 2 |
| 30 | 4397251 | Корпус | 1 |
| 31 | 4397252 | Пылезащитное уплотнение | 1 |
| 32 | 4397253 | Направляющая | 1 |
| 33 | 4397254 | Вал проп. | 1 |
| 34 | 942517 | Стопорное кольцо | 3 |
| 35 | 4397255 | Крышка | 1 |
| 115 | 4397243 | Колпачок | 1 |
| 116 | 4255227 | Трубка | 1 |
| 300 | 4397256 | Механизм поворота(без мотер) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
