Рычаг управления (ход) — HITACHI EX70LCK-5

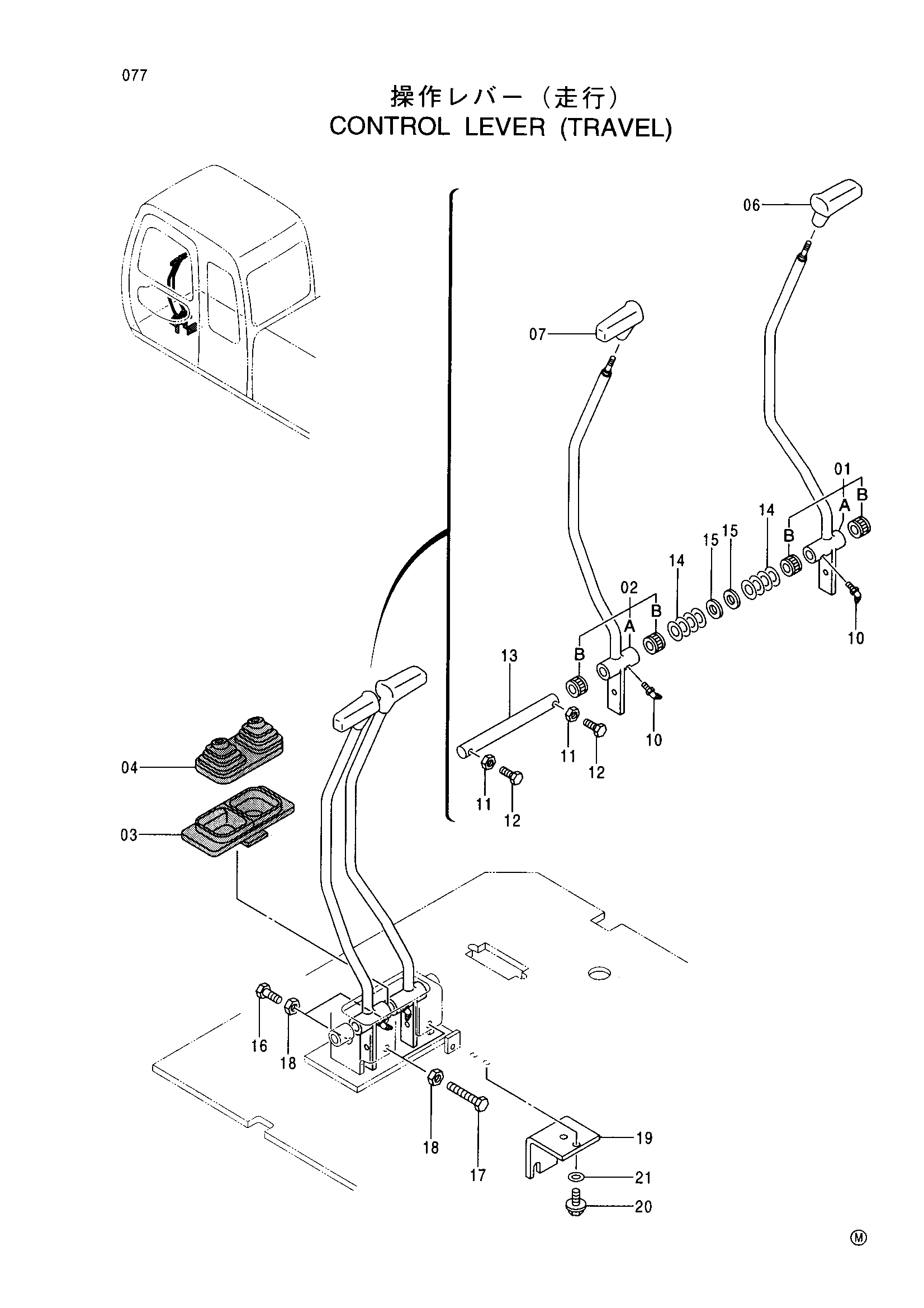

Заводская схема «Рычаг управления (ход)» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9114138 замена: 9167175 | Рычаг | 1 |
| 01 | 9167175 | Рычаг | 1 |
| 01A | 8054357 замена: 8070987 | Рычаг | 1 |
| 01A | 8070987 | Рычаг | 1 |
| 01B | 4063692 | Игольчатый подшипник | 2 |
| 02 | 9114140 замена: 9167176 | Рычаг | 1 |
| 02 | 9167176 | Рычаг | 1 |
| 02A | 8054358 замена: 8070988 | Рычаг | 1 |
| 02A | 8070988 | Рычаг | 1 |
| 02B | 4063692 | Игольчатый подшипник | 2 |
| 03 | 2037360 | Защитный чехол | 1 |
| 04 | 2037356 | Защитный чехол | 1 |
| 06 | 2038735 | Рукоятка | 1 |
| 07 | 2038734 | Рукоятка | 1 |
| 10 | J75581 | Пресс-маслёнка | 2 |
| 11 | J950010 | Гайка | 2 |
| 12 | J901030 | Болт | 2 |
| 13 | 4201336 | Палец | 1 |
| 14 | 4081592 | Регулировочная шайба | 8 |
| 15 | A590120 | Плоская шайба | 2 |
| 16 | M261245 | Болт | 2 |
| 17 | M261260 | Болт | 2 |
| 18 | J950012 | Гайка | 4 |
| 19 | 4274875 | Кронштейн | 1 |
| 20 | J011225 | Болт с шайбой | 2 |
| 21 | J222012 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
