Рукоять трубопроводы (гидромолот и гидроножницы)[б-тйпе] — HITACHI EX70LCK-5
Заводская схема «Рукоять трубопроводы (гидромолот и гидроножницы)[б-тйпе]» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

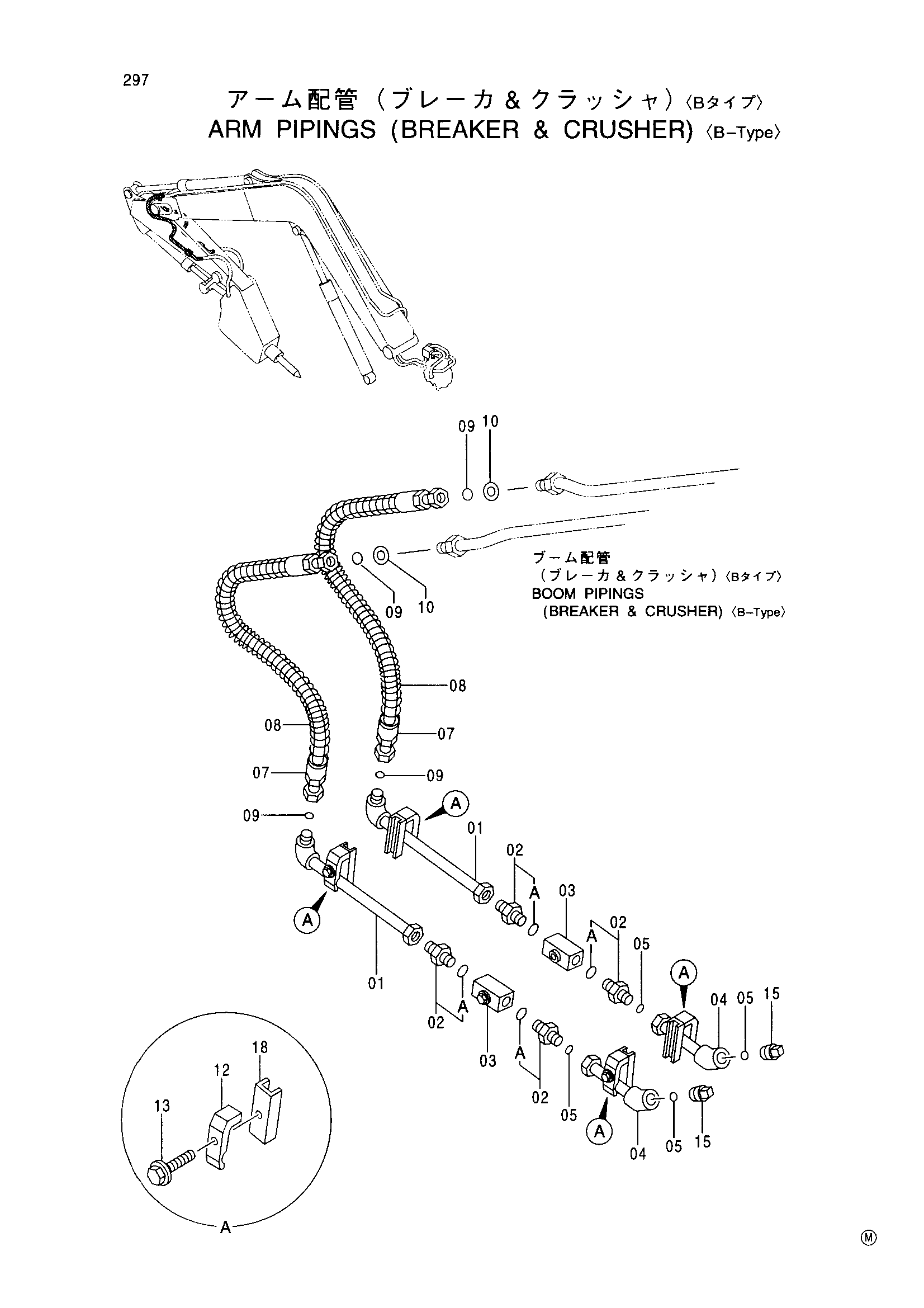

![Схема Рукоять трубопроводы (гидромолот и гидроножницы)[б-тйпе] HITACHI EX70LCK-5](/catalog-drawings/a4/a477a76b-edd0-465a-be13-770be19194dc.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9749051 | Трубка | 2 |
| 02 | 4189535 | Адаптер | 4 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4287720 | Запорный клапан | 2 |
| 04 | 9745338 | Трубка | 2 |
| 05 | 4187328 | Уплотнительное кольцо | 4 |
| 07 | 4207383 | Шланг | 2 |
| 08 | 4053612 | Защита шланга | 2 |
| 09 | 4187308 | Уплотнительное кольцо | 4 |
| 10 | 4203220 | Шайба | 2 |
| 12 | 4190126 | Хомут трубки | 4 |
| 13 | J011260 | Болт с шайбой | 4 |
| 15 | 94-2025 | Пробка | 2 |
| 18 | 9738322 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
