Электрооборудование (4) — HITACHI EX70LCK-5

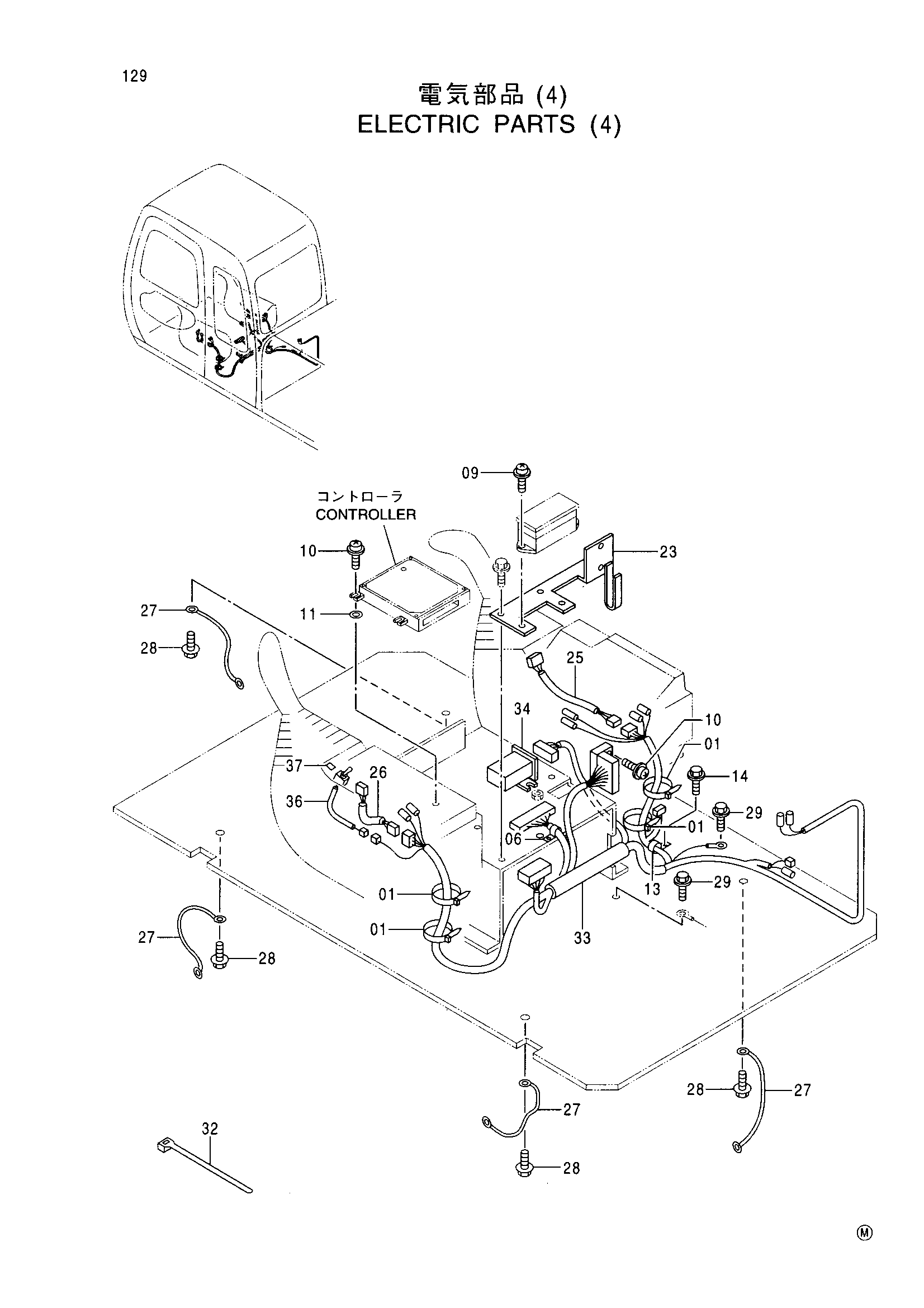

Заводская схема «Электрооборудование (4)» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4121859 | Ленточный зажим | 7 |
| 06 | 4190273 | Зажим | 1 |
| 09 | J450620 | Винт с шайбой | 2 |
| 10 | J460620 | Винт с шайбой | 6 |
| 11 | A590106 | Плоская шайба | 4 |
| 13 | 4190263 | Зажим | 1 |
| 14 | J021025 | Болт с шайбой | 1 |
| 23 | 7033535 | Кронштейн | 1 |
| 25 | 4277927 | Жгут проводов | 1 |
| 26 | 2037304 | Жгут проводов провод (радио дополнительный) | 1 |
| 27 | 4281293 | Жгут проводов | 4 |
| 28 | J011016 | Болт с шайбой | 4 |
| 29 | J021025 | Болт с шайбой | 2 |
| 32 | 4055312 | Ленточный зажим | 6 |
| 33 | 0002832 | Жгут проводов | 1 |
| 33 | 0002953 | Жгут проводов | 1 |
| 34 | 4303583 | Реле QHS | 1 |
| 36 | 4339339 | Выключатель тумблер | 1 |
| 37 | 4339364 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
