Пилотный трубопроводы (поток производительность селектор) — HITACHI EX70LCK-5

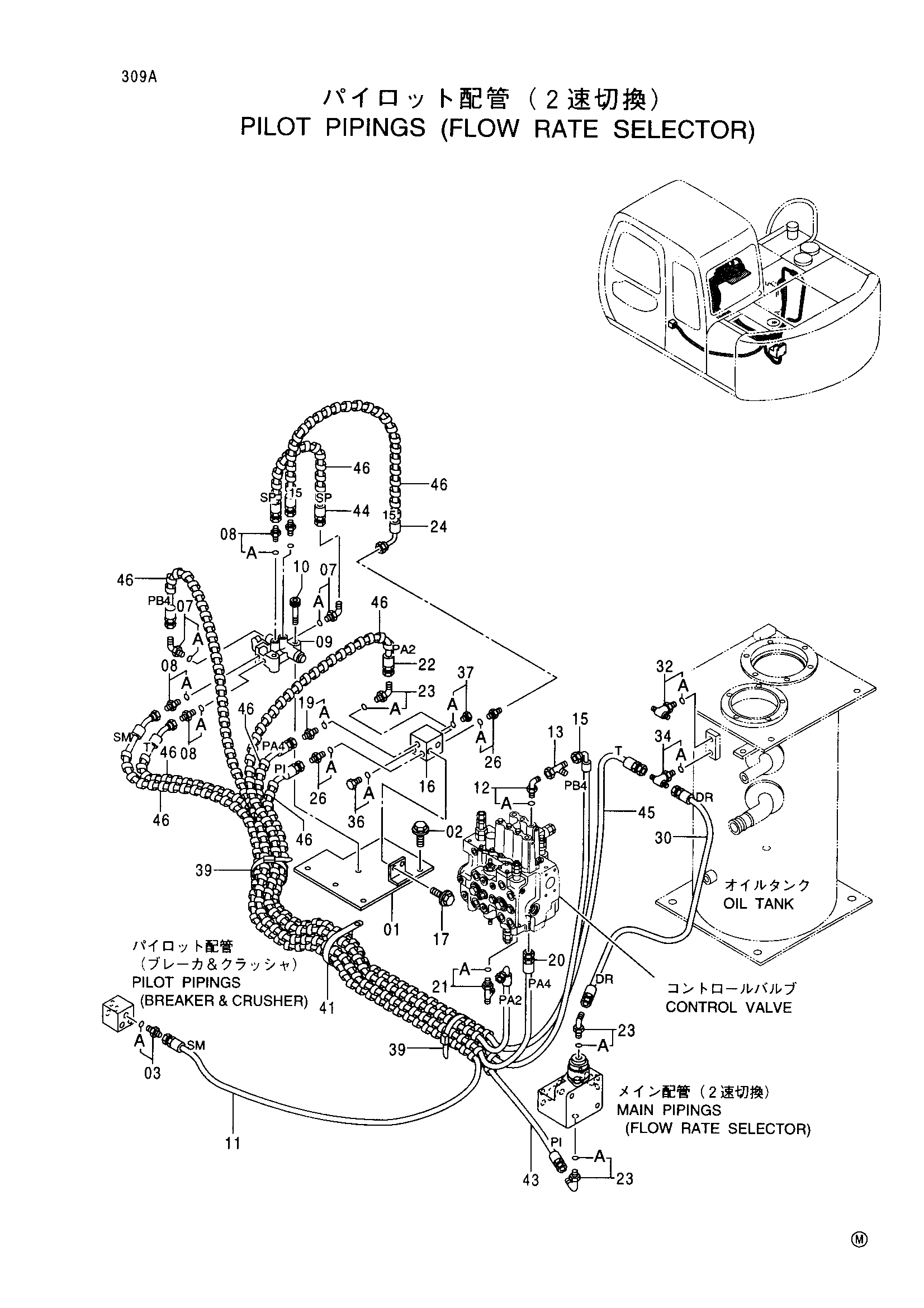

Заводская схема «Пилотный трубопроводы (поток производительность селектор)» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7034034 | Кронштейн | 1 |
| 02 | J011030 | Болт с шайбой | 3 |
| 03 | 4200465 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4154670 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4200465 | Адаптер | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4351669 | Электромагнитный клапан | 1 |
| 10 | M341065 | Болт с внутренним шестигранником | 2 |
| 11 | 4398943 | Шланг (SM) | 1 |
| 12 | 4393192 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4252786 | Тройник | 1 |
| 15 | 4398940 | Шланг (PB4) | 1 |
| 16 | 4330230 | Челночный клапан | 1 |
| 17 | J010820 | Болт с шайбой | 2 |
| 19 | 4200465 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4398941 | Шланг (PA4) | 1 |
| 21 | 4203171 | Тройник | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4395688 | Шланг (PA2) | 1 |
| 23 | 4200470 | Угловой штуцер | 3 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4399391 | Шланг (15) | 1 |
| 26 | 4200468 | Адаптер | 2 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4395690 | Шланг (DR) | 1 |
| 32 | 4224382 | Тройник | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4203163 | Тройник | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4092534 | Пробка | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4093624 | Пробка | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4055312 | Ленточный зажим | 5 |
| 41 | 4193848 | Зажим | 1 |
| 43 | 4326987 | Шланг (PI) | 1 |
| 44 | 4398944 | Шланг (SP) | 1 |
| 45 | 4398942 | Шланг (T) | 1 |
| 46 | 4327294 | Защитный кожух | 25 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
