Напорный трубопроводы — HITACHI EX70LCK-5

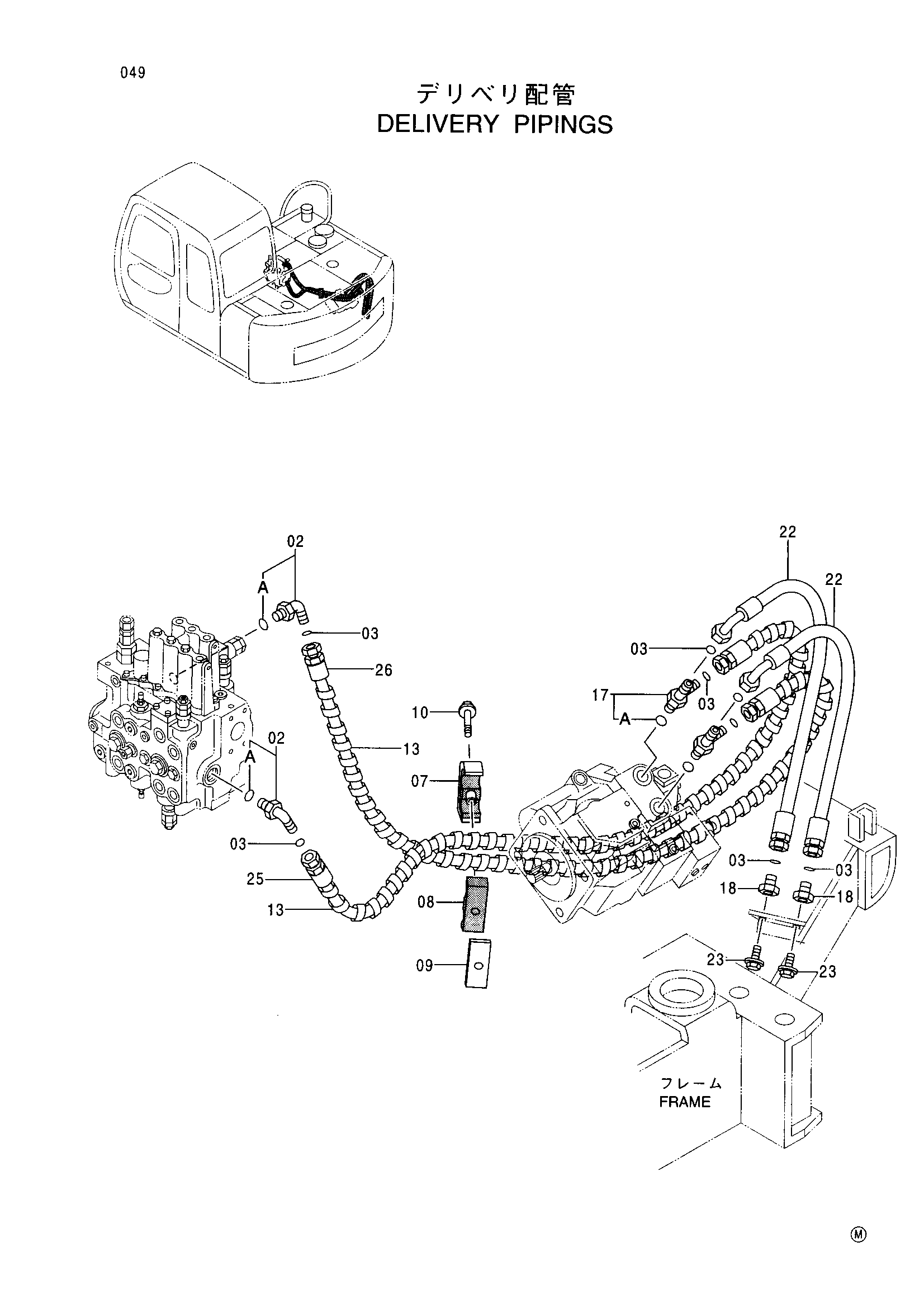

Заводская схема «Напорный трубопроводы» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4157562 | Угловой штуцер | 2 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 8 |
| 07 | 4303988 | Хомут трубки | 1 |
| 08 | 4285722 | Резиновая прокладка | 1 |
| 09 | 4303989 | Пластина | 1 |
| 10 | J011090 | Болт с шайбой | 1 |
| 13 | 4044420 | Защитный кожух | 6 |
| 17 | 4218070 | Тройник | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4204882 | Пробка | 2 |
| 22 | 4392856 | Шланг | 2 |
| 23 | J011230 | Болт с шайбой | 2 |
| 25 | 4196297 | Шланг | 1 |
| 26 | 4227051 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
