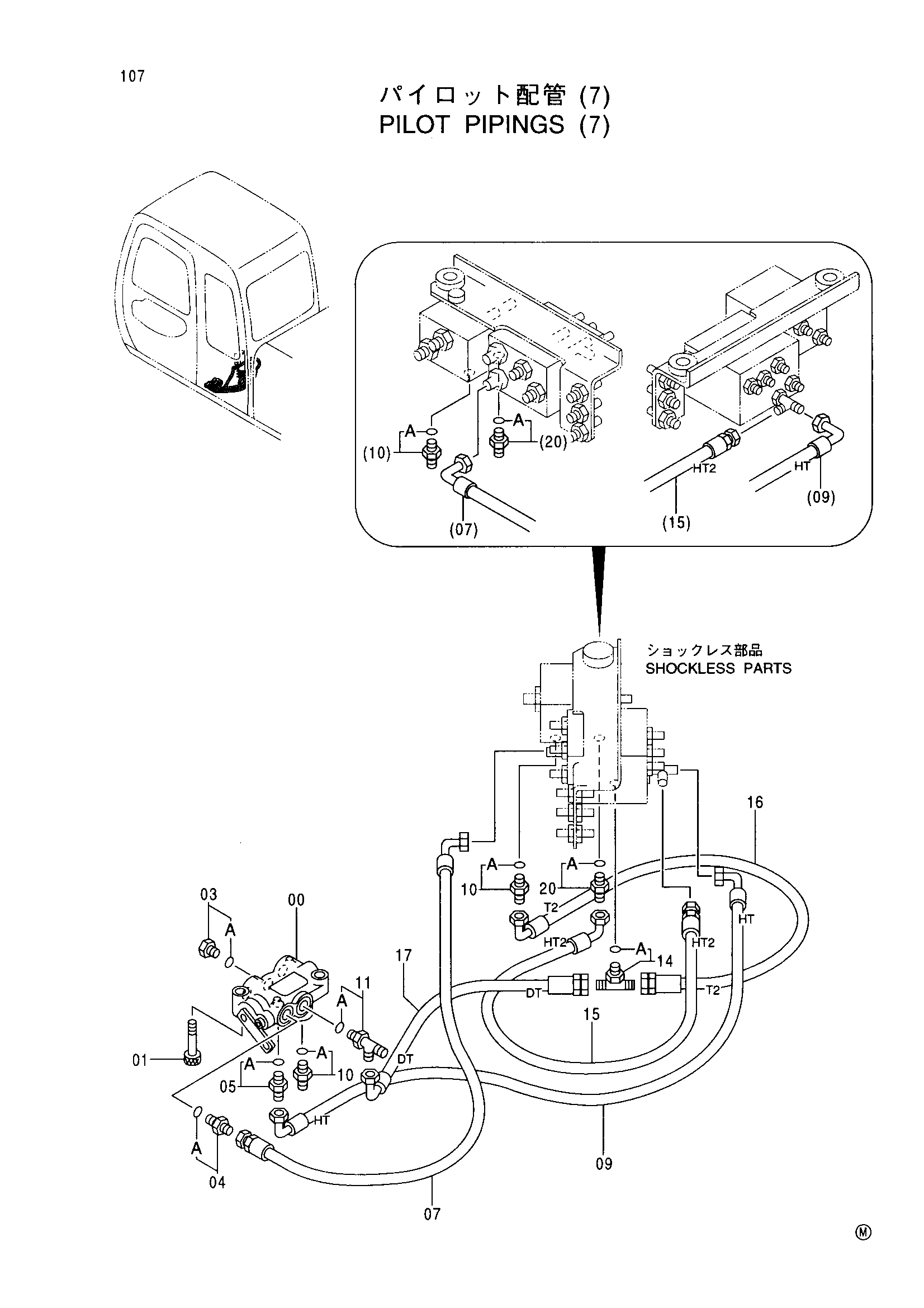

Пилотный трубопроводы (7) — HITACHI EX70LCK-5
Заводская схема «Пилотный трубопроводы (7)» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4334827 | Запорный клапан | 1 |
| 01 | J781045 | Болт с внутренним шестигранником | 2 |
| 03 | 4092534 | Пробка | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4200466 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4261937 | Фильтр | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4213457 | Нейлоновый шланг | 1 |
| 09 | 4389940 | Пластиковый шланг (HT) | 1 |
| 10 | 4200468 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4208909 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4203163 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4393600 | Пластиковый шланг (HT2) | 1 |
| 16 | 4260467 | Нейлоновый шланг (T2) | 1 |
| 17 | 4393601 | Пластиковый шланг (DT) | 1 |
| 20 | 4393558 | Адаптер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
