Крышка (2) — HITACHI EX70LCK-5

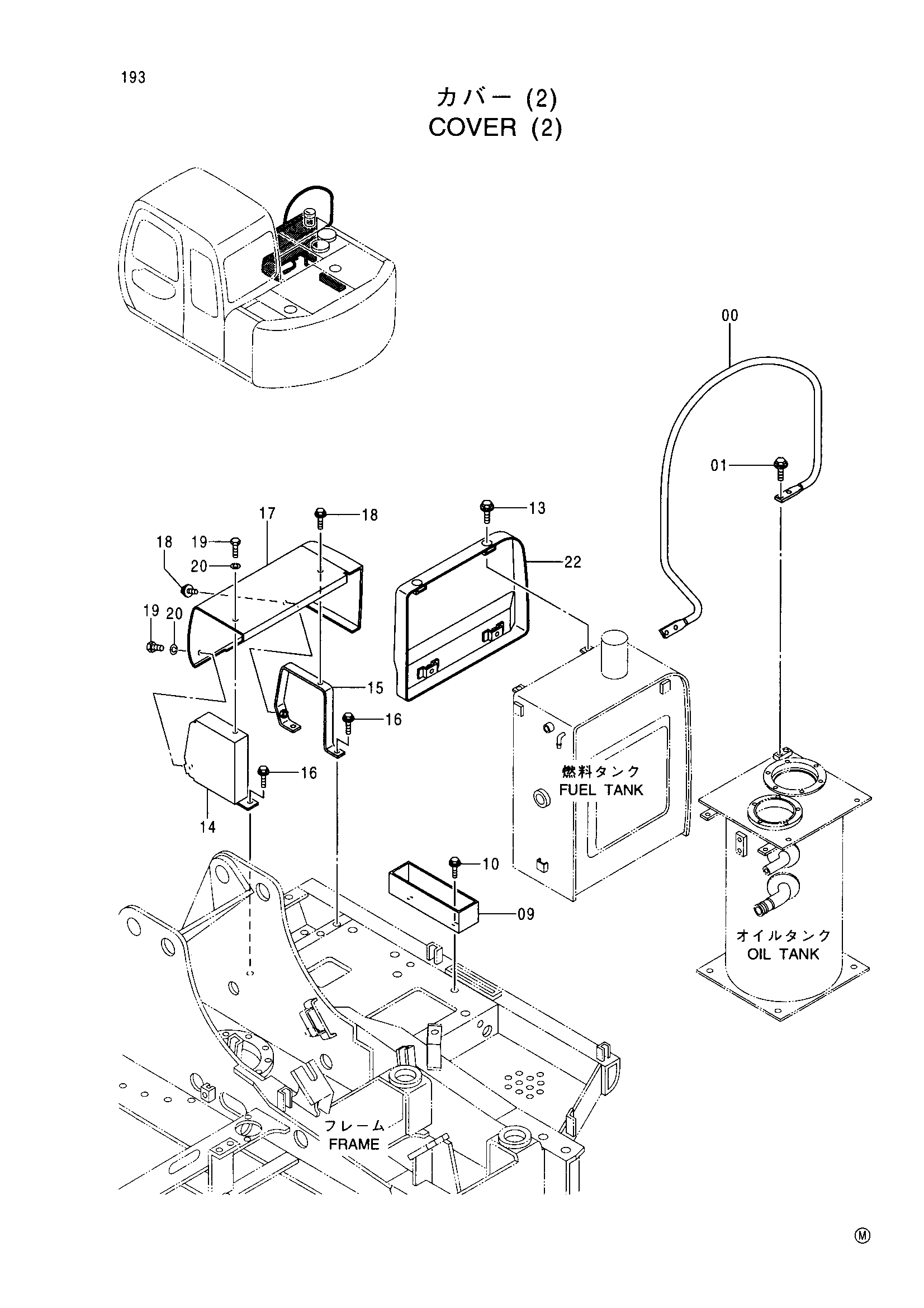

Заводская схема «Крышка (2)» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8067617 | Стойка | 1 |
| 01 | J011230 | Болт с шайбой | 4 |
| 09 | 7032526 | Ящик для инструментов | 1 |
| 10 | J021030 | Болт с шайбой | 2 |
| 13 | J021030 | Болт с шайбой | 4 |
| 14 | 8070406 | Кронштейн | 1 |
| 15 | 8070407 | Кронштейн | 1 |
| 16 | J011025 | Болт с шайбой | 4 |
| 17 | 6016898 | Крышка | 1 |
| 18 | J011025 | Болт с шайбой | 2 |
| 19 | J901020 | Болт | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
| 22 | 7033971 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
