Центральный коллектор — HITACHI EX70LCK-5

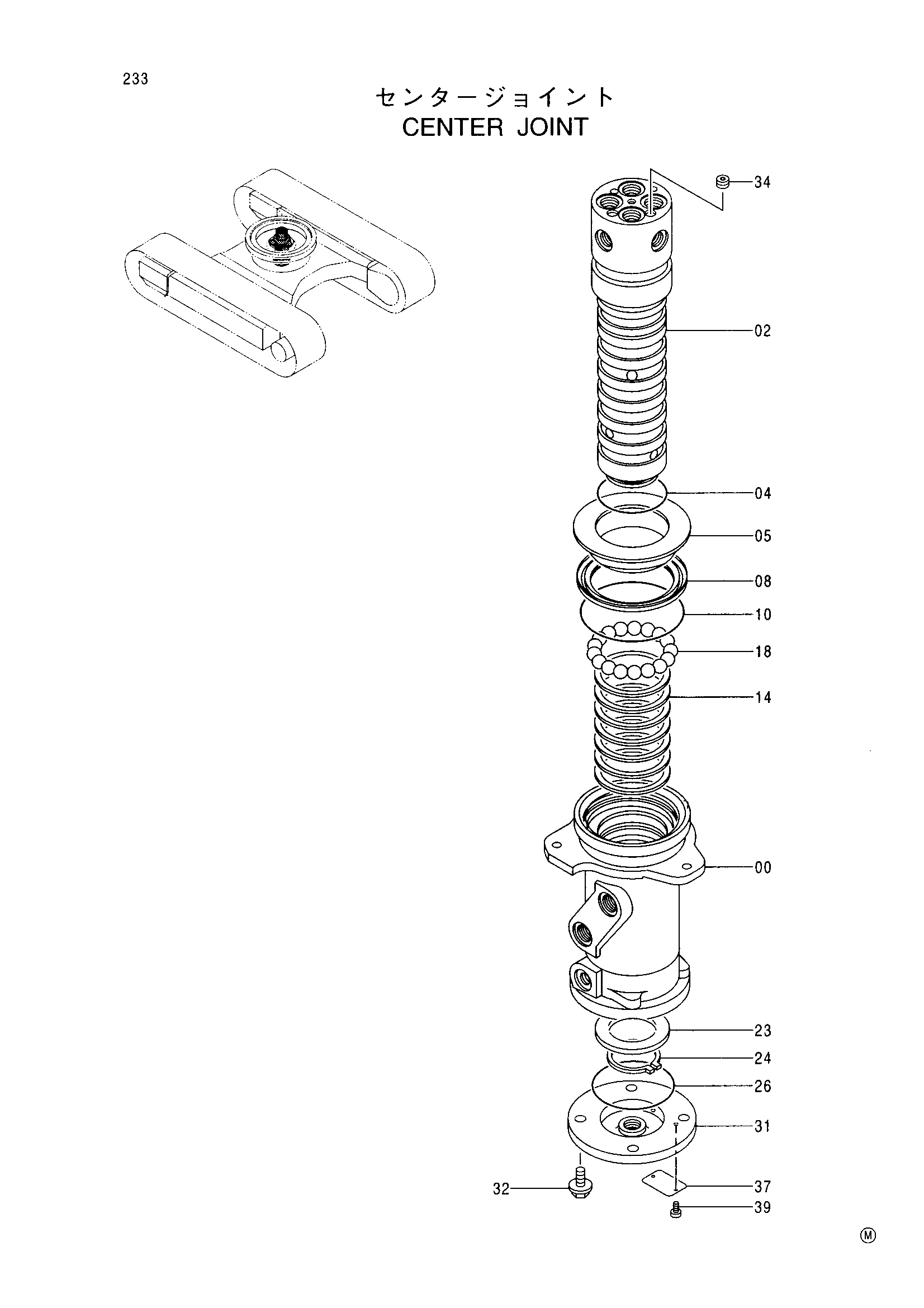

Заводская схема «Центральный коллектор» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1012428 | Корпус | 1 |
| 00-39 | (9114283) | Центральный коллектор в сборе | 1 |
| 00-39 | 9114281 замена: 9114283 | Центральный коллектор в сборе | 1 |
| 02 | 0001324 | Шпиндель | 1 |
| 04 | A810085 | Уплотнительное кольцо | 1 |
| 05 | 4193261 | Крышка | 1 |
| 08 | 4196169 | Пылезащитное уплотнение | 1 |
| 10 | 4193263 | Уплотнительное кольцо | 1 |
| 14 | 4231543 | Масляное уплотнение | 7 |
| 18 | 972658 | Шарик | 18 |
| 23 | 3070250 | Кольцо | 1 |
| 24 | 991347 | Стопорное кольцо | 1 |
| 26 | A810100 | Уплотнительное кольцо | 1 |
| 31 | 2034607 | Крышка | 1 |
| 32 | J011030 | Болт с шайбой | 4 |
| 34 | 94-2012 | Пробка | 2 |
| 37 | 3061653 | Информационная табличка | 1 |
| 39 | M492564 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
