Управление педаль (гидромолот и гидроножницы) — HITACHI EX70LCK-5

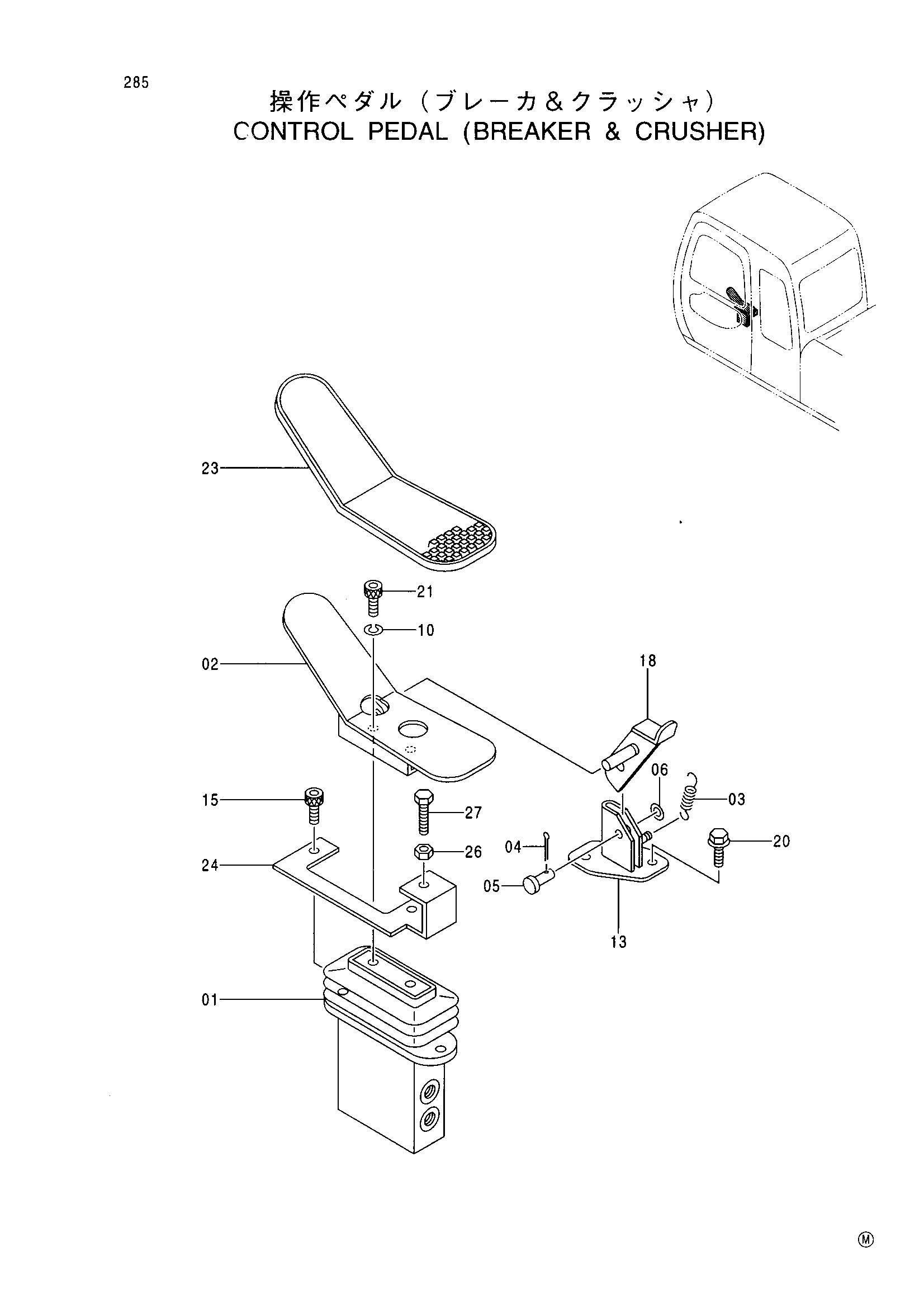

Заводская схема «Управление педаль (гидромолот и гидроножницы)» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4330467 | Пилотный клапан | 1 |
| 02 | 8063574 | Педаль | 1 |
| 03 | 4279604 | Пружина | 1 |
| 04 | A763016 | Шплинт | 1 |
| 05 | 4287795 | Палец | 1 |
| 06 | A590110 | Плоская шайба | 1 |
| 10 | A590910 | Пружинная шайба | 2 |
| 13 | 8060508 | Кронштейн | 1 |
| 15 | J781030 | Болт с внутренним шестигранником | 2 |
| 18 | 8061258 | Ограничитель | 1 |
| 20 | J020825 | Болт с шайбой | 2 |
| 21 | J781020 | Болт с внутренним шестигранником | 2 |
| 23 | 4283758 | Крышка | 1 |
| 24 | 9748487 | Кронштейн | 1 |
| 26 | M500807 | Гайка | 1 |
| 27 | 4317640 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
