Пилотный трубопроводы (гидромолот и гидроножницы) — HITACHI EX70LCK-5

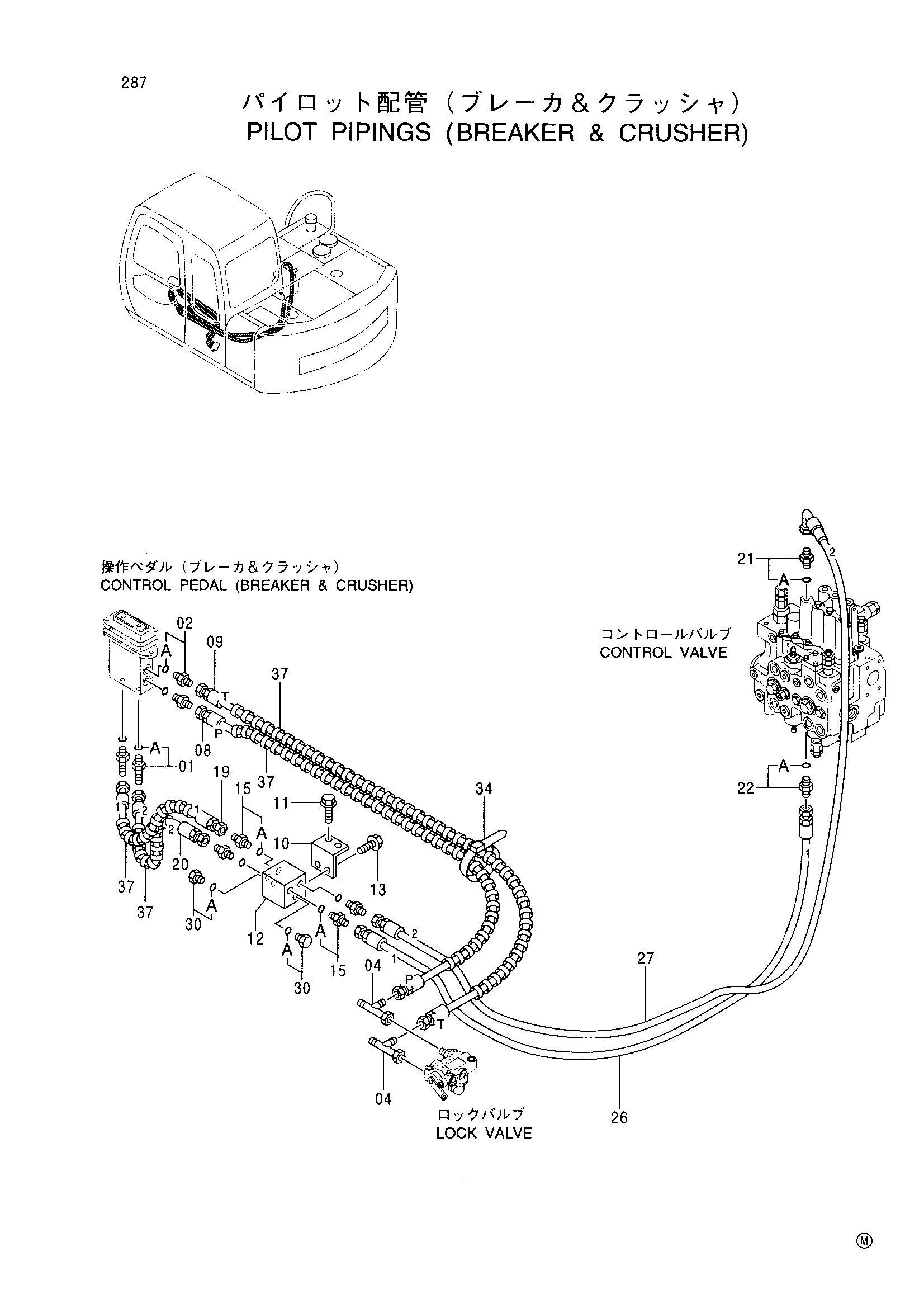

Заводская схема «Пилотный трубопроводы (гидромолот и гидроножницы)» для HITACHI EX70LCK-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4200465 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4252786 | Тройник | 2 |
| 08 | 4394213 | Шланг (P) | 1 |
| 09 | 4394214 | Шланг (T) | 1 |
| 10 | 9746294 | Кронштейн | 1 |
| 11 | J011030 | Болт с шайбой | 2 |
| 12 | 4330230 | Челночный клапан | 1 |
| 13 | J010816 | Болт с шайбой | 2 |
| 15 | 4200468 | Адаптер | 4 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4394215 | Шланг (1) | 1 |
| 20 | 4394216 | Шланг (2) | 1 |
| 21 | 4255792 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4200465 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4394217 | Шланг (1) | 1 |
| 27 | 4394218 | Шланг (2) | 1 |
| 30 | 4093624 | Пробка | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4055312 | Ленточный зажим | 5 |
| 37 | 4133527 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX70LCK-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
