Пилотный трубопроводы для MKB гидромолот (2) <EX700H, EX700BE — HITACHI EX700

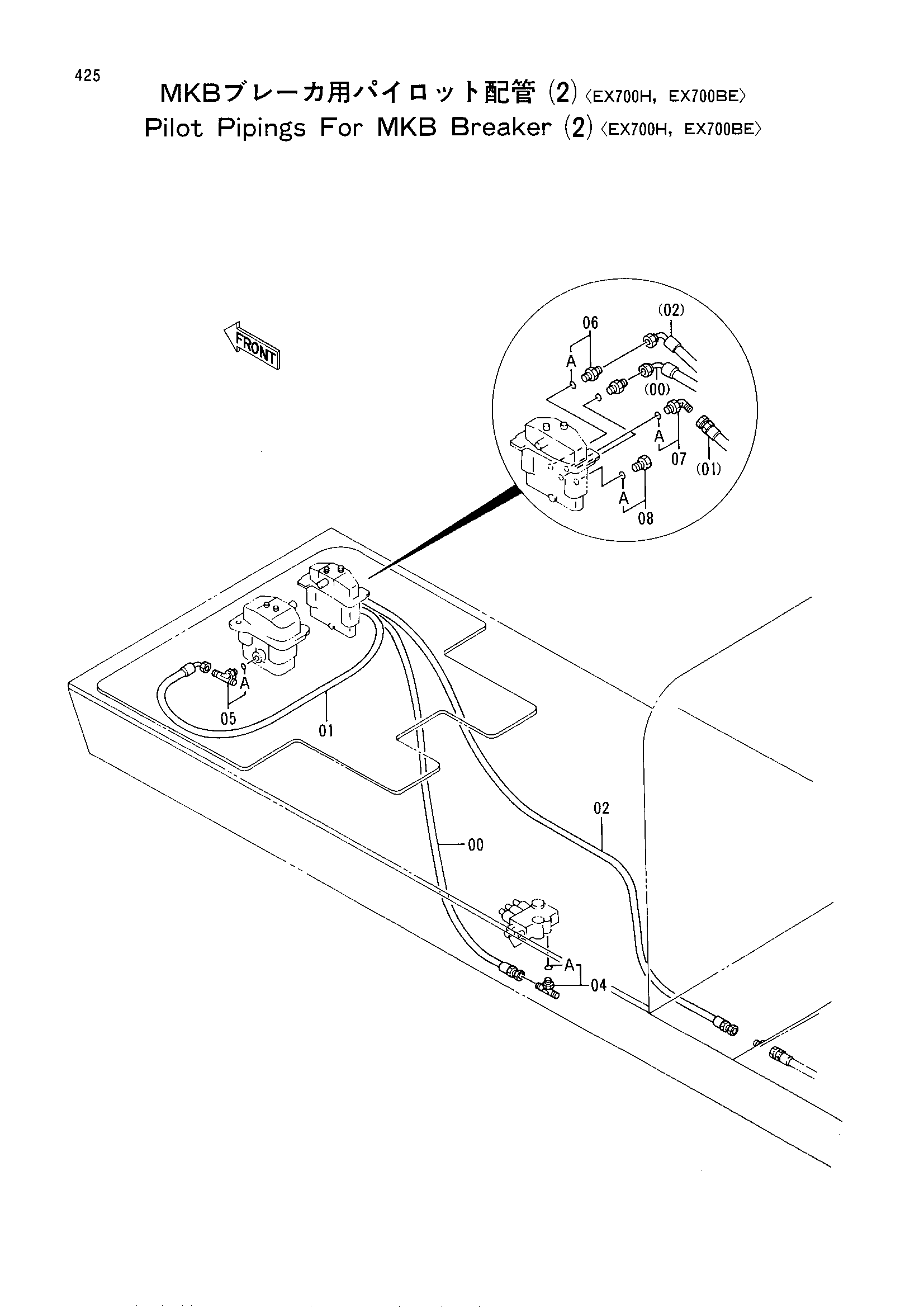

Заводская схема «Пилотный трубопроводы для MKB гидромолот (2) <EX700H, EX700BE» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4210340 | Нейлоновый шланг | 1 |
| 00 | 4210340 | Нейлоновый шланг | 1 |
| 00 | 4367346 | Шланг (T7) | 1 |
| 00 | 4367346 | Шланг (T7) | 1 |
| 01 | 4210341 | Нейлоновый шланг | 1 |
| 01 | 4210341 | Нейлоновый шланг | 1 |
| 01 | 4367344 | Шланг (P4) | 1 |
| 01 | 4367344 | Шланг (P4) | 1 |
| 02 | 4261385 | Нейлоновый шланг | 1 |
| 02 | 4261385 | Нейлоновый шланг | 1 |
| 02 | 4367349 | Шланг (L17) | 1 |
| 02 | 4367349 | Шланг (L17) | 1 |
| 04 | 4208472 | Тройник | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4208473 | Тройник | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4200467 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4156434 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4093624 | Пробка | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
