Передний трубопроводы <STD стрела> — HITACHI EX700

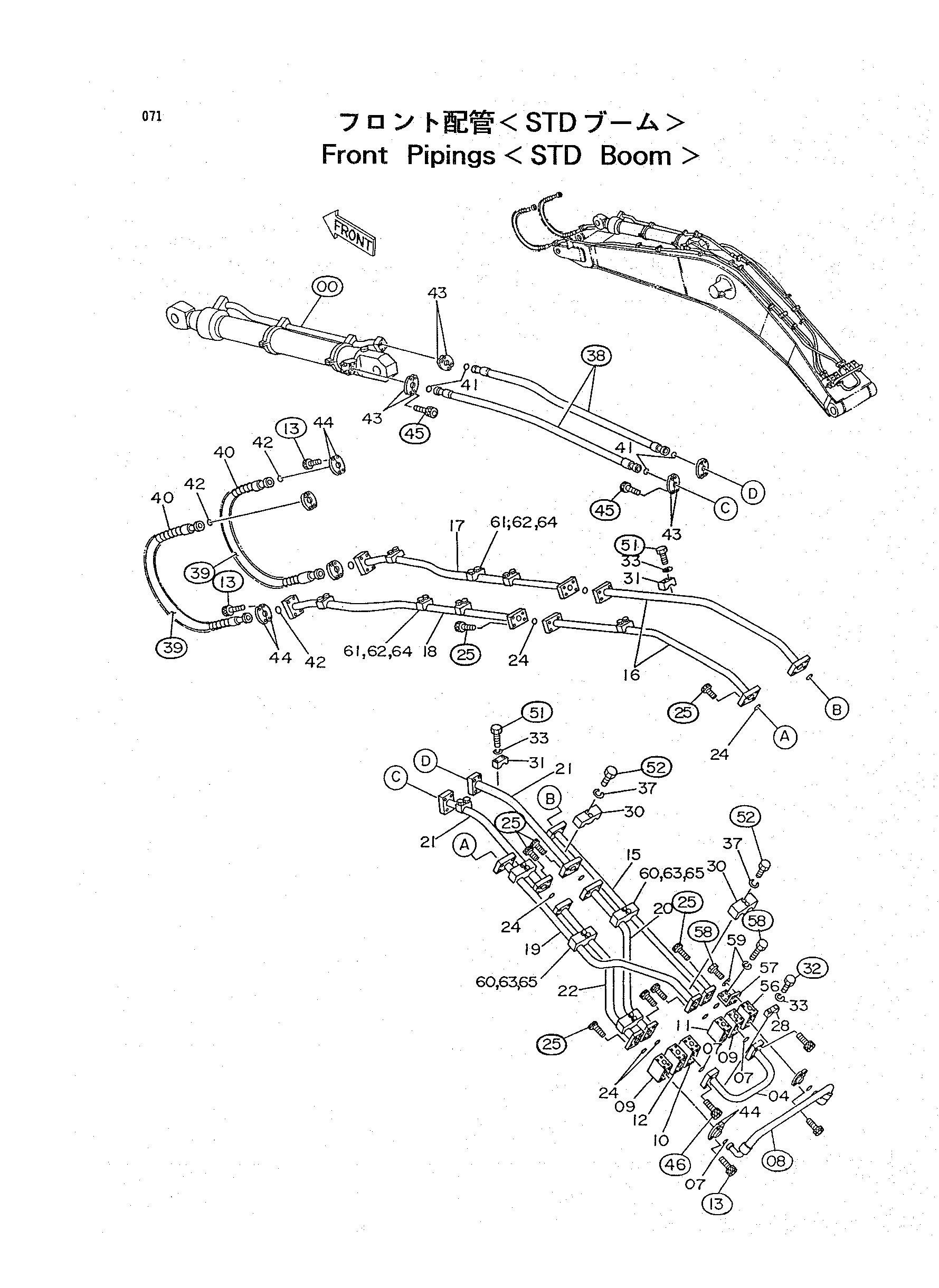

Заводская схема «Передний трубопроводы <STD стрела>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4270710 | Гидроцилиндр рукояти | 1 |
| 08 | 4272332 | Шланг | 1 |
| 13 | 4146848 | Болт с внутренним шестигранником | 16 |
| 25 | 4146847 | Болт с внутренним шестигранником | 40 |
| 32 | 4203146 | Болт | 2 |
| 38 | 4272333 | Шланг | 2 |
| 39 | 4323306 | Шланг | 2 |
| 45 | 4146847 | Болт с внутренним шестигранником | 20 |
| 46 | 4146848 | Болт с внутренним шестигранником | 28 |
| 51 | 4203147 | Болт | 20 |
| 52 | 4273210 | Болт | 12 |
| 58 | 4273209 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
